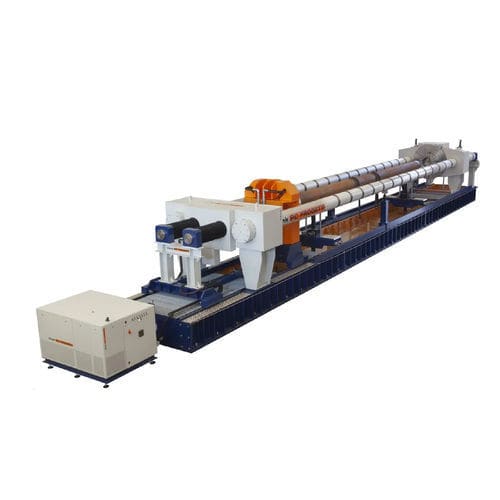

圧力試験用ベンチ BOT-2CSV/1500

自動パイプ用産業用

ダブルセクタイズドコラム 外部ラジアルシールまたは自動適応シールのクランピング クランピングスタイルNr.2 "インナー/アウターシール "またはNr.8 "オーバープレッシャーオートアダプティブシール "を使用した楕円形状のパイプ用テストベンチです。 リアクションブリッジは、最大パイプ長を設定できるセクターコラムで接続されています。パイプの微調整はねじ込み式コラムで行います。 右側のリアクション・ブリッジは、下記の技術表に記載されているように、幅広いパイプ長をカバーするために、コラムの全長で稼働させることが可能です。 パイプの搬入は上部からクレーンで行われ、2基の油圧 "V "字型リフターが試験全体にわたってパイプを支えます。また、2台の油圧式V字型リフターが試験中ずっとパイプを支える。地下には、蒸発制限装置（オプション）付きの水容器があります。テストベンチは基礎を必要としない。SKAクラスの加圧スキッドにより、最大2000L/minの注水が可能です。 反力：1500トン クランピングスタイル : タイプ8 - 外部ラジアル、過圧自動適応シール付き / タイプ2 - 内部/外部シール付き 最大パイプ長 : 12750 mm 最小パイプ長：1000 mm 最大-最小パイプ径：1219 (48") mm - 203 (8") mm 許容楕円誤差： 1.5% 流軸の高さ : 1750 mm 地下水容器 : 21000 リットル 最大試験圧力 : 6 / 800 bar 充填流量 : 4000リットル/分 空気圧供給 : 7 bar @ 2000 Iters/min 寸法 : 20605(L) x 2915(P) x 2885(H)
