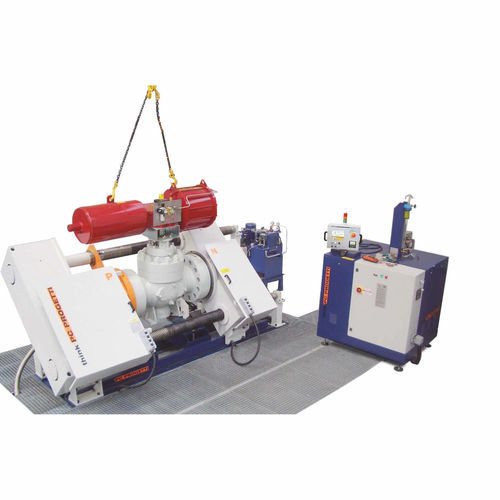

圧力試験用ベンチ BO45-2CV/500

寿命漏れ流量

インナーラジアルシールとプレスクランプを組み合わせたクランプスタイルの水平試験装置。 可動式リアクションブリッジは、バルブ本体に外力が全くかからないことを保証する2本のねじ込み式コラムによって移動し、油圧シリンダーによって比例制御の有無にかかわらずプレスクランプを行うことができます。 この特権により、最も広範な国際試験規格に準拠しています。 地下には、試験手順用の貯水槽として水容器が設置されています。 流量計一式を設置し（オプション参照）、制御バルブのシートリーク試験を行うこともできます。 リグはSKA-500加圧スキッドによって制御されます。 反力 : 500 TON (10% 最小プレスクランプ) (作業限界表参照) バルブの長さ：最大1760mm 最小バルブ長さ : 0mm コラム内クリアランス：1160mm 流量軸の高さ：地面から1000mm 地下水容器 : 470リットル ターミネーション : BW, SW, RF, RJ クランピングスタイル : タイプ3 - インナーラジアルクランピングと比例制御によるプレスクランピングの組み合わせ。 寸法3450(L) x 2000(P) x 2000(H)(機械構造)
