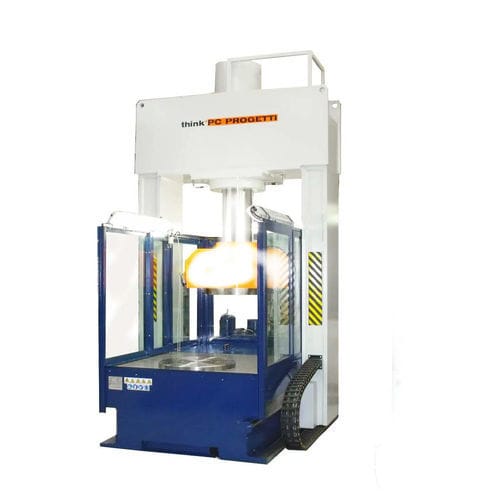

縦型試験用ベンチ BV-PMC/650

圧力漏れ自動

モバイルブリッジ比例プレスクランプ バルブ内部の水圧に応じてプレス力が自動的に制御され、結果的に負荷が最小になります。 可動式の上部サイドブリッジは、バルブの垂直荷重を可能にし、ダブル作業スタンドの可能性もあります。 地下には水容器があり、オプションで外部水容器を追加することもできる。 上側のリアクション構造としてオープンキャッスルを使用することで、ユーザーはテスト中にバルブシートの目視検査を行うことができます。 リグの3面はEN1063に準拠した装甲ガラスで保護されています。 フロント側は、可動式水平スライドゲート（オプション）で閉じることができます。 上側のクロシエラには、プラトーをシールするための高速接続部（写真2）が装備されており、取り付けツールも付属しています（写真1）。 リグはSKA-100加圧スキッドで制御されます。 反力 (作業限界表参照) : 650TON (最小10%プレスクランプ) (作業限界表参照) 作業台 : 1台(ご要望により2台) 使用可能サイズDN700/DN2000PN16/PN64 最大長さ : 1250mm 最小長さ : 200mm コラム内径：1600mm 高さ：1000mm ブリッジストローク：1300mm 地下水ヴェール : 220リットル (こぼれた水のためだけで、貯蔵用ではない) 可能な終端：RF, RJ クランピングスタイル : タイプ1 - プロポーショナル・プレス・クランピング クランピング力制御 : 10～100%間隔で自動、テスト中のバルブ内部の静水圧に比例。 寸法 : 2350(L) x 2900(P) x 4240(H)
