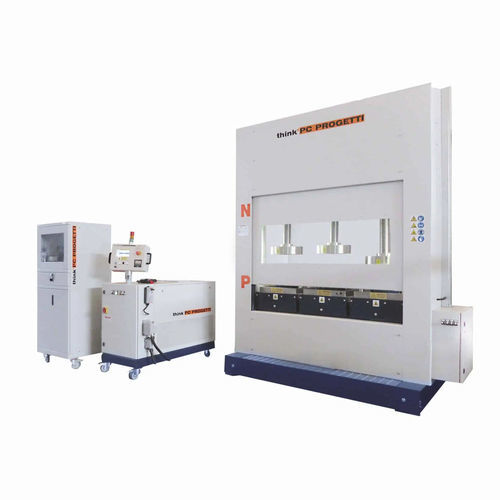

圧力試験用ベンチ BV-3CV/240SH

漏れ自動手動

複合クランプ、インナーラジアルシール＋比例プレス 3つのローディングトレイ 複合クランプ方式の垂直試験装置。 複合クランプで3箇所のテストが可能です。 油圧シリンダー（下側）を使用すると、オペレーターは比例制御のプレスクランプでフランジ付きバルブを試験できます。この場合、プレス力はバルブ内部の水圧に応じて自動的に制御され、試験結果の負荷は最小限に抑えられます。 ねじ込み式コラムを使用すれば、BW、SWのインナーラジアルシールによる終端試験が可能です。 これら2つの異なるクランプスタイルの組み合わせにより、リグはあらゆる種類のバルブに適しています。 各ステーションには専用のローディングトレイがあり、Nr.3独立ユニットのローディング手順を簡素化します。 ユニットはSKA-100加圧スキッドで制御できます。 反力（合計）： 240 TON (10% 最小プレスクランプ) 3x80 TON (作業限界表参照) バルブの長さ（最大）：1000mm 最小バルブ長さ : 150mm 高さ：1100mm 場所間距離 ：580mm 地下水容器 : 400リットル ターミネーション : BW, SW, RF, RJ クランピングスタイル : タイプ3 - コンビネーション クランピング力コントロール : 試験中のバルブ内部の静水圧に比例し、5.100%間隔で自動調整。調整ゲインはオペレーターがコントロール ローディングトレイの長さ：500mm
