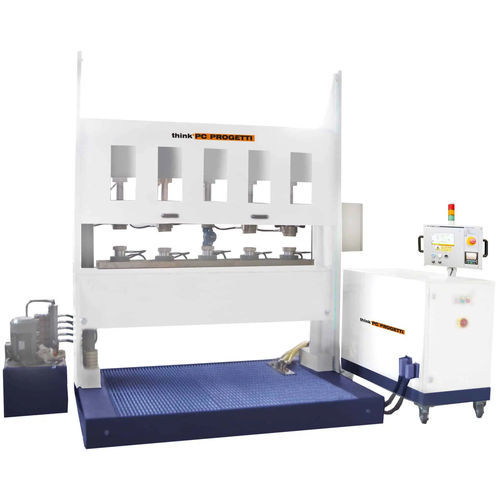

圧力試験用ベンチ BV-5CV/100P

漏れ自動手動

複合クランプ、インナーラジアルシール＋比例プレス 3つのローディングトレイ インナーラジアルシールと比例加圧を備えた垂直試験装置。 複合クランプによる5つの試験場所を備えています。 油圧シリンダー（下側）を使用すると、比例制御のプレスクランプでフランジ付きバルブを試験できます。プレス力はバルブ内部の水圧に応じて自動的に制御され、試験結果の荷重は最小に抑えられます。 ねじ込み式コラムでは、インナーラジアルシールを使用したBW,SWの終端試験が可能です。 これら2つの異なるクランプスタイルの組み合わせにより、リグはあらゆる種類のバルブに適しています。 ユニットはSKA-100加圧スキッドで制御できます。 反力 : 100 TON (10%最小プレスクランプ) 5x20 TON (作業限界表参照) バルブの長さ：最大500mm 最小バルブ長さ : 50mm 中心から中心までの距離：300mm 高さ：1000mm 地下水容器 : 200リットル ターミネーション : BW, SW, RF, RJ クランピングスタイル : タイプ3 - コンビネーション クランピングフォースコントロール：試験中のバルブ内部の静水圧に比例し、5～100% 間隔で自動制御。調整ゲインはオペレーターがコントロール 寸法（機械）： 2106 (L) x 1420 (D) x 2536 (H) (スキッド含まず)
