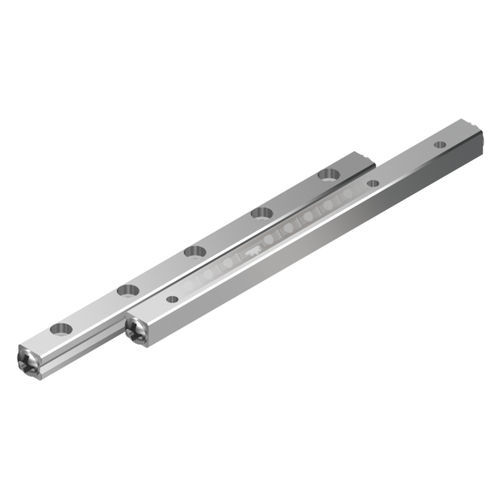

ローラーガイド VRG2M series

THK独自のラック&ピニオン機構により、ケージずれを防止し、安定した動作を実現します。 既存VR形よりローラー数を増加させ、高い基本定格荷重を実現します。既存VR形と同一取付寸法です。 独自設計のラック&ピニオン機構を採用することで、装置の駆動による振動や慣性力、衝撃などによって発生するケージずれを防ぎます。 ケージずれ防止機構付きクロスローラーガイドは既存VR形に比べ、ローラー数を増やし、基本定格荷重・剛性が大幅に向上します。 ケージずれ防止機構付きクロスローラーガイドの標準タイプは既存VR形と同一取付寸法のため、容易に置換えが可能です。 ケージずれ防止機構付きクロスローラーガイドの構造 精密ローラーを直交させて保持したケージを専用レールと組み合わせた構造で、有限ストロークの動きの軽い直動案内製品です。そのため、あらゆる方向の荷重を負荷でき、剛性が高く、ステンレス鋼を使用していることで優れた耐食性があります。また、本製品はラック＆ピニオン機構を備えており、これにより"ケージずれ"の無い正確な動作を実現します。
