ボールねじリニアモジュール SKR series

単軸コンパクト

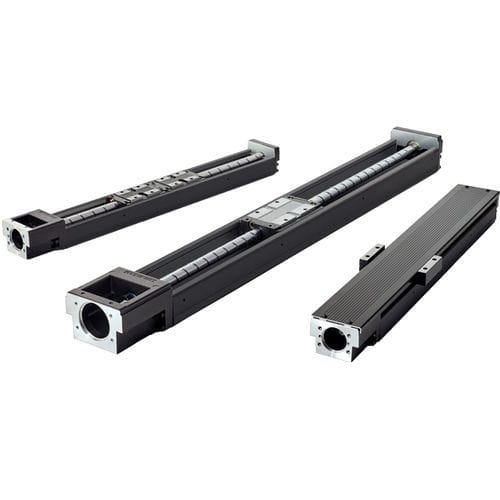

ボールリテーナ入りLMガイドアクチュエータSKR形は、U字形断面形状のアウタレールの内側に、LMブロックとボールねじナットを一体構造としたインナブロックを配置した、コンパクトなアクチュエータです。 さらにLMガイド部、ボールねじ部にボールリテーナを採用することにより、従来のKR形と比べて高速性・低騒音・長期メンテナンスフリー等を実現します。（SKR20、26形はLMガイド部のみにボールリテーナを採用し、ボールねじ部には潤滑装置QZが装着されています） ボールリテーナ入りLMガイドアクチュエータSKR形は、U字形断面形状のアウタレールの内側に、LMブロックとボールねじナットを一体構造としたインナブロックを配置した、コンパクトなアクチュエータです。 さらにLMガイド部、ボールねじ部にボールリテーナを採用することにより、従来のKR形と比べて高速性・低騒音・長期メンテナンスフリー等を実現します。(SKR20、26形はLMガイド部のみにボールリテーナを採用し、ボールねじ部には潤滑装置QZが装着されています) 4方向等荷重 インナブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)の荷重に対して同一定格荷重となるように、各ボール列を接触角45°で配置されているので、あらゆる姿勢での使用が可能です。 U字形断面形状のアウタレールの採用により、モーメントやねじりに対しての剛性が向上しました。 直線案内部は、予圧を与えても軽く動く4列サーキュラーアーク溝のため、すきまがなく高剛性の案内が得られます。また、負荷の変動による摩擦抵抗の変化は最小に抑えられ、高精度送りを実現します。各種装置に精密級の位置決め性能を提供することで、高精度化・高品質化に大きく貢献しています。
