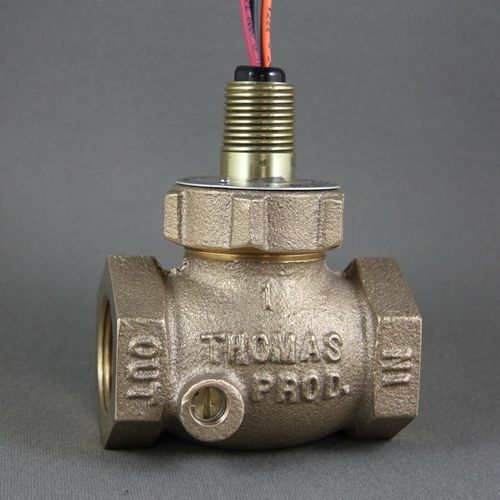

液体用フロースイッチ 1200

リード式高温インライン

このユニットは、工業規格であるモデル1100の調整可能バージョンです。モデル1100と同じ精度と堅牢性が必要で、現場で調整可能なセットポイントが必要な場合、このモデルが適しています。このユニットのスイッチは、工場で交換可能なカプセルにシリコンポットされており、非常に高い耐振動性と、故障時の修理が可能な状態を維持しています。圧力損失が少なく、乱流を最小限に抑えながら、高い圧力性能を維持することができる地球儀型の一体型鋳造ボディを採用しています。 動作流量が設定値より少ない場合は、液体はシャトルの周りを流れます。流量が増加すると、磁石を備えたシャトルはスプリングを圧縮して持ち上げ始め、流量が設定値に達すると、磁石がステム内のハーメチックシールドリードスイッチを作動させます。設定値以上の流量は問題なくシャトルを通過し、流量が減少し始めるとスプリングがシャトルを押し戻し、磁石がスイッチから十分に離れるまでシャトルは静止状態になり、ユニットは作動を停止したままになります。設定値以下の流量は、ユニットに影響を与えず、作動させることはありません。ベーンを調整すると、ピストンを完全にバイパスする量の物質が得られ、設定値を効果的に上げることができます。ベーンは360°回転しますが、その動作は、調整スロットが入口と出口に平行であれば、設定値が最も高くなります。ベーンの調整スロットが入口と出口に垂直な場合、流量設定値は最低になります。
