アーク溶接機

容量放電自動ボルト

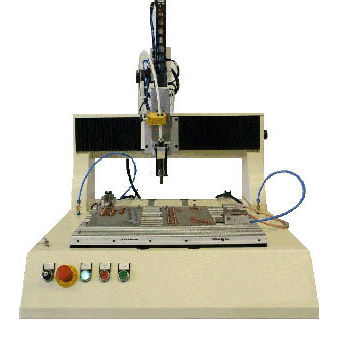

CNCスタッド溶接機 500 x 300 mm 開発されたシステムは、自動スタッド溶接製造用のCNC制御された非常にコンパクトなベンチ型ポジショニングシステムです。 このシステムには、精度0.2mmの公差内で、500 X 300 mmのプロセス領域にわたって、Ø 3 mm～Ø 8 mmのスタッドを自動的にロードして溶接する機能があります。 少量と中量ですでに費用対効果の高い操作。 このシステムには、製品の自動クランプ用の空気圧バルブが含まれています。 技術仕様 溶接範囲:Ø 3-Ø 8 mm トラベルスコープ:X 軸:500 mm/Y 軸:300 mm クランプエリア T スロットプレート:540 x 340 mm 15 T溝 X-Y 軸:球形ボールブッシュおよびスライディングガイドで実行中 Z 軸:標準空気圧式/オプションで電動式 ポジショニング精度:+/-0,2 ミリメートル 繰り返し精度:+/-0,1 ミリメートル 解像度:: +/-0,025 ミリメートル マックス. 旋回速度:8 メートル/分 溶接ヘッド:1 溶接ヘッド (コンデンサ放電またはショートサイクル) 電源供給:230 VAC ± 10% (50 Hz) サイズ (幅×高さ×リットル): 1000×1000ミリメートル アクチュエーション:ステッピングモーター ユーザーフレンドリーハンドリング：メニュー駆動のプレーン テキスト表示とタッチスクリーンによる操作とプログラム作成 オプション：-手動および/または自動スタッド給餌
