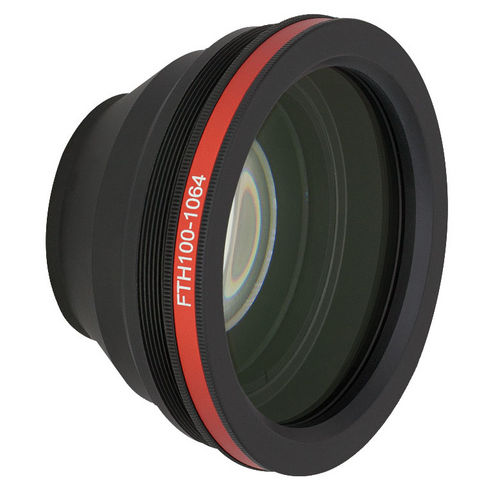

特徴 Ndのための1064 nmの設計波長: YAGレーザーシステム 画面の平らな分野 大きい70のmm X 70のmmスキャン分野 <0.1%のFThetaのゆがみ(平らな画面からの偏差) Air-Spaced設計 ThorlabsのFThetaレンズはair-spacedの100つのmmの焦点距離の3つの要素の設計特色にする。 要素は1064 nm Ndのための高性能ARのコーティングが塗られる: 目に見える直線レーザーのためのYAGレーザーおよび(右にSpecsのテーブルを見なさい)。 レンズに容易に変えることができるØ75 mmの保護ガラス窓と同様、標準的なM85 Xがほとんどの商業用レーザーの印システムとの使用のための1本の糸ある。 Fthetaレンズはgalvo走査器基づかせていたレーザーの印、彫版および切断システムのための標準的なレンズである。 diffraction-limitedの多数要素画面および低いfthetaのゆがみの平らな分野のために、air-spacedレンズの設計最大限に活用される。 fthetaレンズでは、出力ビーム変位はθが入力ビームの弾着余角のf*θと等しい、(次図表を見なさい)。 従って、入力ビーム角速度は出力ビーム角速度に正比例して、制御電子回路を非常に簡単にする一定した角速度で、動くようにスキャンミラーがする。
