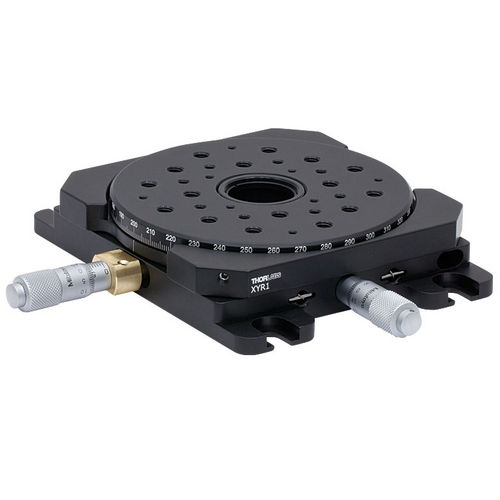

手動ポジショナー XYR1

回転式単軸アナログ

XYR1 は、Z 軸を中心に連続的に回転する、ロープロファイルの XY 軸の平行移動ステージです。 中央のSM1スレッドスルーホールにより、サンプルの下から照明を必要とするイメージングアプリケーションでステージを使用できます。 ステージには、サンプルとコンポーネントを取り付けるための1/4インチ-20（M6）と8-32（M4）のねじ穴が含まれています。 さらに、このステージは中央のスルーホールの周りに8 個の4 ～ 40 個のタップ穴を備えているため、アダプタを使用せずにThorlabsの30mmまたは60mmケージシステムと組み合わせて使用できます。 移動段階の X 軸と Y 軸のマイクロメータは、13 mm の移動範囲を持ちます。 ステージの取り付け面の外縁に沿って刻まれた角度スケールにより、ステージの角度方向を設定できます。この角度は、ロックセットスクリューを使用して固定できます。 回転軸をロックしても、X 軸と Y 軸に沿った移動が妨げられることはありません。 アタッチされたコンポーネントがステージの回転や移動に干渉するのを防ぐため、回転プラットフォームの上面サーフェスは XYR1 のフレームの上にあります。
