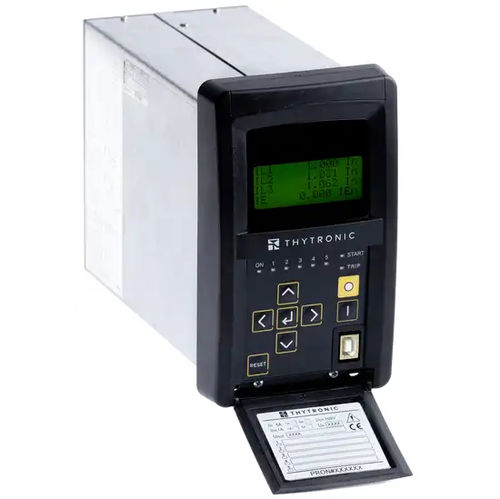

過電流保護継電器 NA20

不足電流トリップ回路AC

リレータイプNA20は、一般的にHV、MV、LVラジアルネットワークのフィーダーまたは電源トランスの保護として使用されます。堅固な接地システムでは、残留過電流保護はあらゆる長さのフィーダーに使用できます。一方、非接地またはペーターゼンコイルや抵抗接地システムでは、外部地絡時のフィーダーの容量性電流の寄与による不要なトリップを回避するために、残留過電流保護を小さな長さのフィーダーに使用できます。相および残留過電流保護のほかに、以下の保護機能があります。 - 線路および電力変圧器の熱画像保護 - CBのオープンを監視するための低電流保護。 - 非対称短絡および不均衡負荷に対する負のシーケンス保護。 - 低負荷時の相遮断に対するI2/I1保護。 標準的な保護・制御素子 - 相過電流 サイドHおよびサイドL - 最大残留過電流 - ブレーカーの故障 - CT監視 - トリップ回路監視 - 不足電流 - 負のシーケンス過電流 - 熱画像トランス
