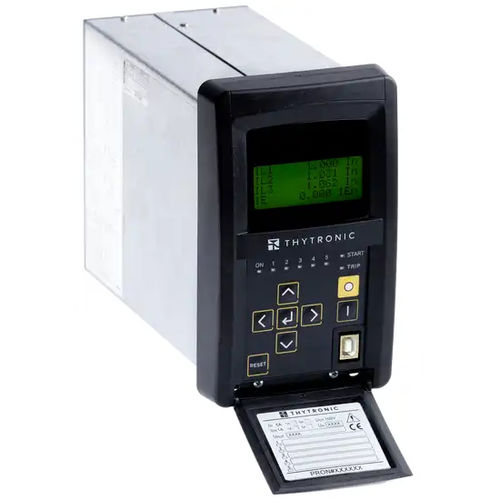

過電流保護継電器 NA10

トリップ回路AC供給機用

リレータイプNA10は、一般的にラジアルHV、MV、LVネットワークのフィーダーまたは電源トランスの保護として使用されます。しっかりと接地されたシステムでは、残留過電流保護はあらゆる長さのフィーダーに使用することができます。一方、非接地またはペーターゼンコイルや抵抗接地システムでは、外部地絡時のフィーダーの容量性電流の寄与による不要なトリップを回避するために、残留過電流保護を小さな長さのフィーダーに使用することができます。このリレーは、CEI 0-16の要件に準拠しています。 標準的な保護・制御素子 - 相過電流 サイドHおよびサイドL - 最大残留過電流 - オートリクローザー - ブレーカー故障 - CT監視 - トリップ回路監視 SWパックのオプション構成 - サーマル（Pt100プローブ付き 3つの相電流入力と1つの残留電流入力。 公称電流は、DIPスイッチにより1Aまたは5Aに独立して選択可能。 ディップスイッチ 2つまたは5つのバイナリ入力があり、プログラム可能なアクティブ プログラム可能なアクティブ状態（アクティブON/アクティブOFF）とプログラム可能なタイマー（アクティブから OFF/ONまたはON/OFFへの遷移）が可能です。 各入力には、あらかじめ設定されたいくつかの機能を関連付けることができます。
