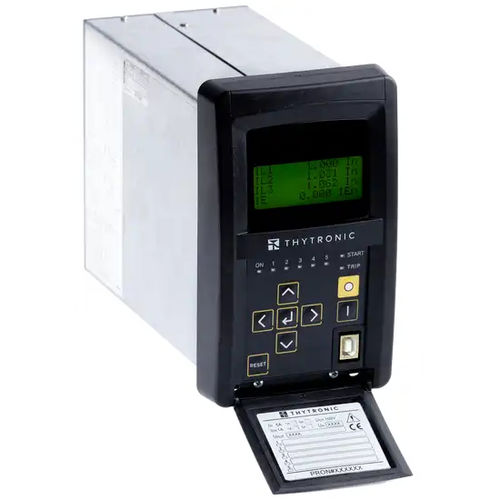

過電圧保護継電器 NC20

電圧下不足電流トリップ回路

リレータイプのNC20は、シャント・コンデンサ・バンクと高調波フィルタ回路の保護を行う。コンデンサバンクの構成は以下の通りである。単一Wye接地。シングルワイ非接地（アンバランス保護のための適切な入力電流を生成するために、ニュートラルアンバランス電圧トランスの出力に抵抗器を使用）。非接地二重結線。コンデンサバンクは、内部/外部ヒューズ付きまたはヒューズレスのコンデンサユニットを使用することができる。固有のアンバランスニュートラル電流を補償するために、適切な補償方法が提供される。 保護機能37、49、50/51（RMS）は、三相電流（基本波および11次までの高調波）のRMS値測定に基づいている。 標準的な保護および制御要素 - 低電圧 - 電流不足 - 負のシーケンス過電流変圧器 - H相とL相の過電流 - 最大残留過電流 - 過電圧 - ブレーカーの故障 - CT監視 - トリップ回路監視 SWパックのオプション構成 - サーマル（Pt100プローブ付き NC20プロテクションリレーは、ハードウェアの構成に応じて、ご希望の取り付け方法（フラッシュ、突出した取り付け、ラック、独立したオペレーターパネル付き）に応じて、さまざまなケーススタイルで出荷することができます。 出力リレーは6個（チェンジオーバー2個、メイク3個、ブレーク1個）あり、各リレーは通常状態（通常通電、非通電、パルス）とリセットモード（手動、自動）を個別に設定することができ、各リレーにはプログラム可能なタイマー（最小パルス幅）が付いています。また、各リレーにはプログラマブルなタイマー（最小パルス幅）が用意されています。ユーザーは各リレーの機能をマトリクス（トリッピングマトリクス）構造に従ってプログラムすることができます。
