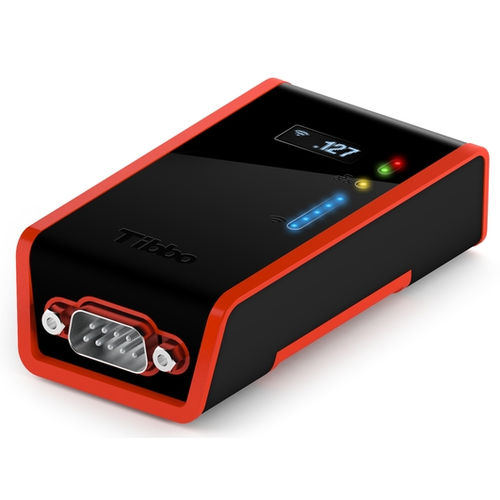

シリアル周辺機器のサーバー DS1101

ModbusイーサネットDB9M

DS1101は、イーサネットおよびオプションのWi-Fi*接続機能を備えたコンパクトなTibbo BASIC/Cプログラマブルコントローラです。DS1101は、serial-over-IPおよびシリアル制御アプリケーションを対象としています。 DS1101は、マルチチャンネルのRS232ポートを搭載しています。DB9Mコネクタが1つ付いており、シングルポート製品としての価格でありながら、3.5個の独立したシリアルチャネルを搭載しています。 DS1101のもう一つの特徴は、DB9（シリアルポート）コネクタの9番ピンにソフトウェアで制御された電源を出力することです。また、DS1101自体にもこのピンから電源を供給することができる。このデバイスは、電源ジャックまたは利用可能なPower-over-Ethernetモジュール*を介して電源を供給することもできます。 さらに、DS1101には96x32のモノクロ有機ELディスプレイを搭載することができる。 本体前面には、緑と赤のメインステータスLED、黄色のイーサネットリンクLED、Wi-Fiの信号強度表示などに使用される5つの青色LEDの計8つのLEDが配置されています。ブザーも備えています。 DS1101には、DINレール用と壁掛け用の取り付けプレートが付属しています。 DS1101には、フル機能のserial-over-IP（SoI）アプリケーションがあらかじめ搭載されており、DS1101を強力なserial over IP（SoI）デバイス（別名「デバイスサーバー」）に変えることができる。また、汎用性の高いModbus Gatewayアプリケーションも用意されています。 * Wi-FiとPower-over-Ethernetのオプションは相互に排他的です。
