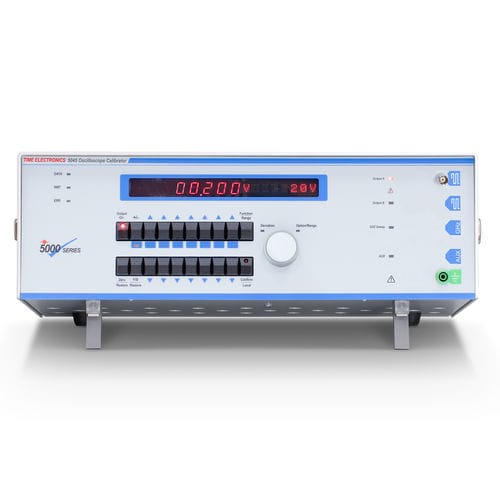

信号校正器 5045

オシロスコープ用台上

5045は、デジタル・オシロスコープ、アナログ・オシロスコープ、タイマー／カウンター、周波数メーターの校正が可能な、汎用性の高い高精度校正器です。振幅、周波数、周期、帯域幅の幅広い出力を提供します。 振幅校正は、DC信号または1kHzの方形波により、1mVから220V（50Ω負荷の場合は最大2V）の範囲で行うことができます。最大±9.99 %の偏差により、振幅の微調整と誤差の直接読み出しが可能です。 正確な周波数は、温度制御された水晶発振器から生成されます。また、10MHzの基準入力を使用することもできます。0.1ppmのタイミング精度は、ほとんどのオシロスコープやタイマー・カウンターに適しています。正確な方形波出力は、300ps以下の速い立ち上がり時間を提供し、最大600MHzまでの帯域幅テストが可能です。 5045には、Windowsベースのバーチャル・コントロール・インターフェース・ソフトウェアが付属しています。これにより、ラップトップやPCから測定器を制御できます。EasyCalソフトウェアは、自動テストと校正管理を可能にするオプションとしてご利用いただけます。 特徴 - 1 mV～220 V方形波/DC - 周波数 0.1～100 MHz - タイム・マーカー 10 s～10 ns - 高速立ち上がり < 300 ps - フロント・パネルまたはPCバーチャル・コントロール - 2.2 GHz掃引オプション - ルビジウム周波数基準オプション - EasyCalソフトウェア互換
