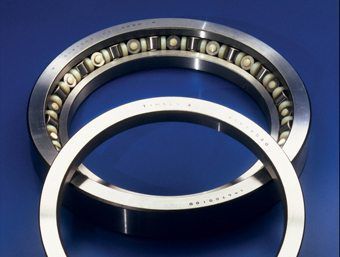

クロスローラー軸受 XR

単列スチール製工作機械用

精密クロスローラベアリング（TXR）は、最高レベルの回転精度と剛性を実現しながら、省スペース、省資源、省材料を実現するために設計されたベアリングです。この軸受は、2組のレースとローラーが直角に組み合わされ、ローラーが互いに反対方向を向いているのが特徴です。これにより、1列分のスペースに2列分のローラーを配置することができます。また、急角度のテーパー形状により、ベアリングの有効面積はベアリングの幅よりはるかに大きくなっています。 高い転倒モーメントに耐えることができるため、縦型中ぐり盤や研削盤などの工作機械のテーブル軸受に最適です。また、スペースが限られている場合や、回転体の重心をできるだけ低くしたい場合など、ピボットやペデスタルの用途に適している。 設計の特徴 単列のスペースで2列ベアリングの利点を提供します。 高い転倒モーメントに耐える。 単列軸受のコンパクトさと2列軸受の安定性を併せ持つ。 用途 立形中ぐりフライス盤 立形研削盤 その他工作機械
