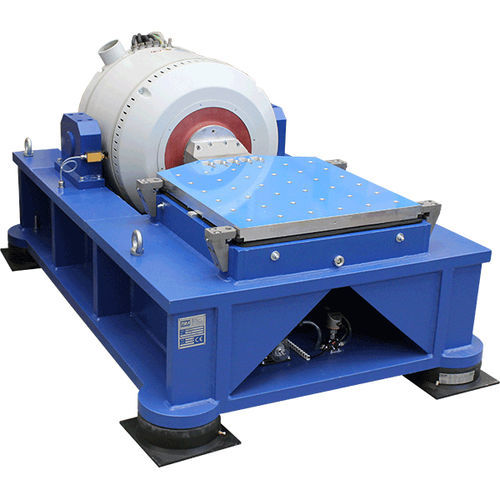

振動テーブル TGT MO series

振動試験に対する要求が高まるにつれ、大型で重量 のある試験片を水平方向に設置した状態での試験も確実に行えるスリップテーブ ルシステムの追加が求められています。モノベース設計により、加振器とスリップテーブルの迅速かつ正確な位置合わせと結合が可能です。加振器とスリップテーブルは共通のフレームに取り付けられます。 TIRAモノベーススリップテーブルには、さまざまなバージョンがあります： I-インデックスXS：振動試験システム用：TV 5220, TV 54216 - インデックスS：振動試験システム用TV 50350 - インデックスSM: 振動試験システム用TV55240用 - インデックスM：振動試験システム用テレビ 56280 - インデックスL：振動試験システム用TV51010、TV57315 - インデックスXL：振動試験システム用テレビ59322, テレビ59327, テレビ59335 - インデックスXXL：振動試験システム用TV 59349 - TV 59412 - インデックスXXXL：振動試験システム用TV 59413, TV 59416, TV 59420 - インデックスLX：振動試験システム用テレビ59430 モデルXXXLおよびLXはご要望に応じます。 油膜スリップテーブルは、精密研削およびラップ仕上げされた天然花崗岩ブロックと、油膜上をスライドするマグネシウムプレートで構成されています。4本のリニアガイドがスリッププレートの横方向のガイドを保証し、横方向の動きを最小限に抑えます。 - 一体型オイルパン - 非接触変位モニタリング（AIT-Systemのみ） - 100mmの変位が可能（適切な加振器を使用した場合）
