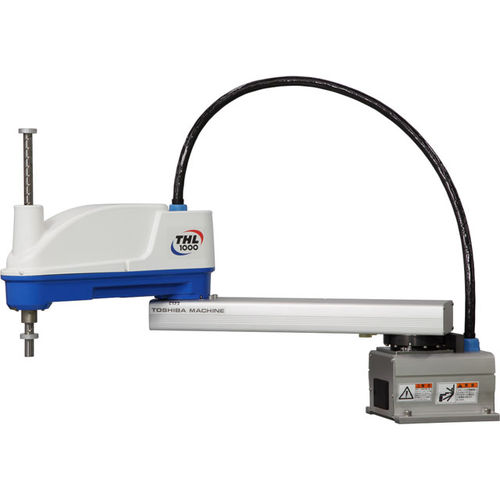

スカラロボット THL1000
4軸組み立て用包装

スカラロボット
スカラロボット
お気に入りに追加する
商品比較に追加する


特徴

タイプ
スカラ
軸数
4軸
機能
組み立て用, 包装, 積載用, 除荷
設置方式
床置き, 天井取付け
応用分野
食品産業用, エレクトロニクス産業用, 製薬産業用, プラスチック産業用
その他の特徴
高速
可搬質量

10 kg
(22.046 lb)

可動域

1,000 mm
(39.37 in)

繰り返し性

0.015 mm, 0.02 mm
(0.0006 in, 0.0008 in)

速度

2 m/s, 5 m/s
(6.6 ft/s, 16.4 ft/s)

使用温度

20 °C
(68 °F)

重量

37 kg
(81.6 lb)

長さ

最大: 1,000 mm
(39.4 in)

最少: 300 mm
(11.8 in)

詳細

最大のTHLスカラロボットには、アーム長がそれぞれ800mm、900mm、1000mmのTHL800、THL900、THL1000があります。 各THLの可搬重量は10kg。サイクルタイム(2kg負荷時)は、THL800とTHL900が0.47秒、THL1000が0.48秒。 すべてのTHLロボットの動作範囲は4軸で、Z軸回転は360°、Z軸移動は最大300mmです。 特徴と利点 - 低コスト - 軽負荷から中負荷 - 荷役作業に最適 - 最終ラインの梱包および組み立て作業に最適 *1: 加減速度は、動作パターン、負荷質量、オフセット量によって制限される場合があります。 *3:水平300mm、垂直25mm、往復。有効負荷率を超えての連続運転はできません。 *2:環境温度が20℃一定の場合。絶対位置決め精度ではありません。 *4:ベースにはエアジョイントが付属しています。空気圧継手の詳細は図面をご参照ください。パイプはお客様でご用意ください。

---

ビデオ

カタログ

THL1000
THL1000
2 ページ
THL series
THL series
32 ページ
SCARA THL RANGE
SCARA THL RANGE
10 ページ
*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
