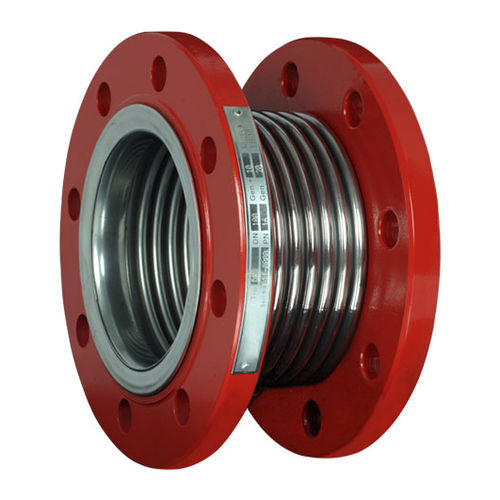

軸方向伸縮管継手
金属製円形フランジ取り付け

軸方向伸縮管継手
軸方向伸縮管継手
軸方向伸縮管継手
軸方向伸縮管継手
軸方向伸縮管継手
軸方向伸縮管継手
軸方向伸縮管継手
お気に入りに追加する
商品比較に追加する


特徴

材質
金属製
形状
円形
取り付け方法
フランジ取り付け
変位
軸方向
応用
配管用, 排気
公称直径

最大: 3,000 mm
(118.11 in)

最少: 25 mm
(0.98 in)

使用温度

最大: 400 °C
(752 °F)

最少: -20 °C
(-4 °F)

圧力

最大: 64 bar
(928.2 psi)

最少: 6 bar
(87 psi)

詳細

アキシャルエキスパンションジョイントは、熱膨張によるその長手軸方向の動き(伸縮)を補償し、機械的振動を吸収して、パイプラインシステム(ポンプ、コンプレッサー、ファン)の音を低減するように設計されています。 軸方向伸縮継手(金属ベローズ)の標準的な伸縮量は30mmと60mmです。お客様のご要望に応じて、特殊な伸縮量やサイズも設計・製造いたします。滑らかさが必要な場合、または流体の高周波振動や乱れが予想される場合、軸方向伸縮継手(金属ベロー伸縮継手)は、ライナーを使用する必要があります。ライナーは、ベローズを通過する流体による共振を除去し、流体の接触面を最小にすることができます。ライナー付き軸方向伸縮管継手を使用することにより、伸縮管継手の接触面を最小にすることができます。 軸方向伸縮管継手の用途 冷温水パイプライン 蒸気ライン 造船・船舶用 セントラルヒーティング&クーリング ボイラー、圧力容器、熱交換器など 排気システム オイル&ガスパイプラインシステム 産業用機器 技術的特徴 ベロー材質 - ステンレス鋼 AISI304(オプション:AISI316, AISI321) 中間パイプ材質 - 炭素鋼 St37.2(オプション:AISI304、AISI316) 接続タイプ - 固定フランジ、ルース(回転可能)フランジ、溶接ネックエンド 端部材質 - 炭素鋼 St37.2(最適:AISI304、AISI316) 設計 - EJMA規格

---

カタログ

*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
