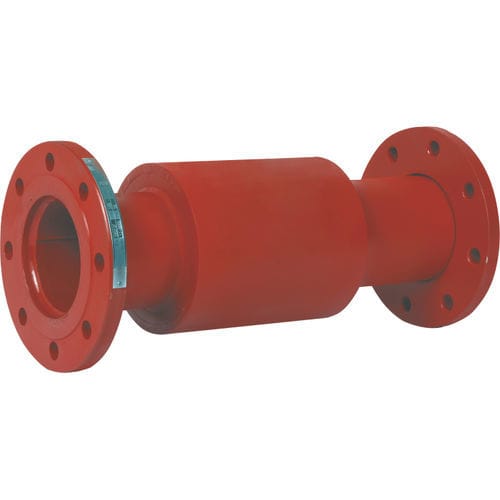

金属製伸縮管継手

円形フランジ取り付け軸方向

外部加圧式伸縮管継手は、X-Pressed Expansion Jointsとも呼ばれ、大きな熱膨張（軸方向圧縮または軸方向伸長）を必要とする場合に使用されます。これらの大きな膨張値に対しては、標準的な軸方向伸縮継手では十分な補償ができません。外部加圧式の伸縮継手は、システムの大きな動きを吸収するための優れたソリューションです。トットフレックスの外部加圧式伸縮管継手は、流体圧力がベローズの外側に作用し、この外部圧力が安定化効果をもたらすように設計されています。この安定化効果により、ベローズは大きな軸方向の動き（軸方向圧縮または軸方向伸長）を補償する能力を、コンボリューション数を増やすことなく高めることができます。 X-プレス伸縮管継手の適用分野 埋設・地中パイプライン 蒸気プラント 産業用冷却装置 縦型パイプライン 地熱発電施設 熱媒体油ライン 構造・運転条件 ベロー材質 - ステンレス鋼 AISI304（オプション：AISI316-AISI321) パイプ材質 - 炭素鋼 St37.2（オプション：ステンレス鋼） 接続タイプ - 固定/緩みフランジと溶接ネック フランジ材質 - 炭素鋼 St37.2（オプション：ステンレス鋼) 設計基準 - EJMAスタンダード
