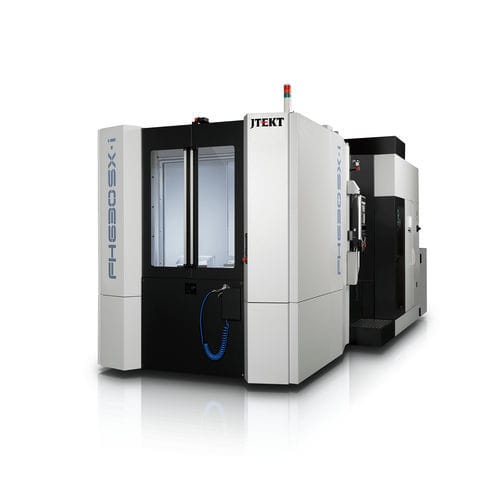

3軸マシニングセンタ FH630SX-i横型ロータリーテーブルアルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- タイプ
- ロータリーテーブル
- 加工材料
- アルミニウム用, スチール用
- スピンドル
- CAT50
- ツールステーション数
- 16ツール
- その他の特徴
- 高速, 高性能, 高剛性, 高精度, 高出力
- X軸移動距離
1,050 mm
(41.34 in)- Y軸移動距離
900 mm
(35.43 in)- Z軸移動距離
1,050 mm
(41.34 in)- 回転速度
8,000 rpm, 15,000 rpm
(50,265 rad.min-1, 94,248 rad.min-1)- 出力
50 ch, 74 ch
(50 hp, 74 hp)- 加工部品の最大高さ
1,250 mm
(49 in)- X軸の移動速度
60,000 mm/min
(39 in/s)- Y軸の移動速度
60,000 mm/min
(39 in/s)- Z軸の移動速度
60,000 mm/min
(39 in/s)- 最大テーブル積載量
1,500 kg
(3,307 lb)- 総重量
19,600 kg
(43,210.6 lb)- 全長
3,600 mm
(141.7 in)- 全幅
6,900 mm
(271.7 in)- 全高
3,203 mm
(126.1 in)
詳細
FH630SX-iは、毎分8,000回転の主軸、オプションで毎分15,000回転の高トルク主軸、毎分2,362ipm（60m）の早送り速度を特長とする強力な高速横形マシニングセンタです。Y軸とZ軸にデュアルボールスクリュー駆動を採用し、ミーハナイト鋳鉄ベースを採用することで剛性を向上させています。
---
