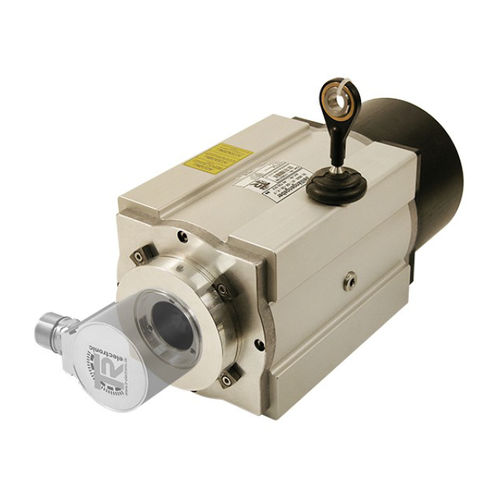

工業用ワイヤーエンコーダ SL30 series

インクリメンタルコンパクト高精度

TR-Electronicのワイヤードローエンコーダは、アブソリュートまたはインクリメンタルのロータリーエンコーダを搭載しており、特定のエンコーダシリーズに完全に適合します。 3つのクラスは、異なる機械的負荷、デューティサイクル、寿命、分解能、再現性などの特定のニーズを満たします。 産業用 SL 30 は、高い稼働率で長年にわたって使用できるように設計されています。豊富なオプションにより、多くのアプリケーションに対応します。また、爆発性雰囲気での使用を認可されたワイヤードローメカも用意されており、当社のAE _ 70との互換性があります。 利点 _バックラッシュフリーのエンコーダカップリング _アタッチメントの柔軟な取り付け _ヘビーデューティーなアプリケーション _ ライフタイム <= 1,000,000サイクル _非常に高い測定精度 _非常に高い動作信頼性 製品に関する詳細データ ドローワイヤー SL3060, 60.0 m, 190 mm 注文番号 40-720-013 ハウジング材質 アルミニウムアルマイト 測定長さ 60.00 m ギア比 491.5 mm/Umdr. 注：ネームプレートをご確認ください。 精度、ギア比 ± 0.05 % 直径、測定ワイヤー 1.35 mm 測定用ワイヤーの材質 ステンレススチール、1.4401 ワイヤーの出口角度 <= ±3 ワイヤーの位置、右図参照 直線性 ± 0.05 直線性 ± 0.05 % 測定値との関係 再現性 0.01 測定値に比例 調整速度 <= 4 m/s スプリングの収縮力 18～37 N ロードサイクル、通常 <= 1,000,000 オプション - コールドグリス -30...+80 °C - 付属品 ベロー（ダストワイパー）
