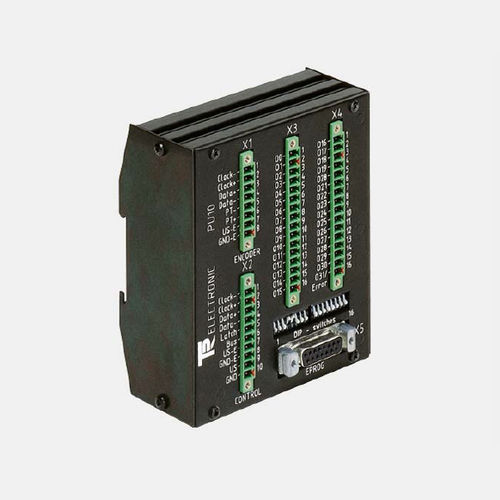

SSI信号変換器 PU-10

RS485角度エンコーダー用平行

で指定します。 同期シリアルデータを並列データ（32ビット）に変換するモジュール 。 マスターモード（外部クロックは必要ありません） 。 モニタモード（外部クロックが必要） 。 RS485インターフェース接続により、エンコーダパラメータ 電気データ 動作電圧... 11-29V DC 消費電力（無負荷）... 2ワット未満 プログラミングユニット... PC IBM互換EPROGソフトウェア、PT-100N プログラミング端末プログラミングインターフェース... RS485 エンコーダモジュール... SSI（同期シリアル） クロック出力... RS422（2線式） クロック周波数... 80kHz... 1MHz データ入力... フォトカプラ 制御モジュール... SSI クロック出力... オプトカプラの クロック周波数... 80kHz... 1MHz データ出力... RS422（2線） モニタモード ディップスイッチ 16 = オフ... モノラル時間 12 μs DIPスイッチ 16 =ON... モノタイム24μs マスターモード は定期的に送信します... システムは定期的に81クロックパルスと17クロックを送信します
