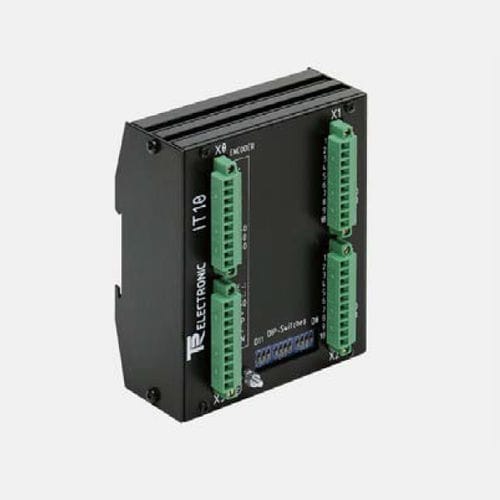

パルススプリッター IT-10

で指定します。 インクリメンタル・エンコーダ接続を備えたモジュール（K0、/K0、K1、/K2、/K2） 。 信号源に適応するための4つの動作モード 。 1:1 から 1:4096 までの調整可能な除算比 。 出力レベルを調整可能な2つの出力チャンネル（5VDC、11-30VDC） 電気データ 動作電圧... 11-30V DC 逆バッテリ保護... はい 過渡電圧保護... ESD 超過電流リリース... VDE 0113 フィルタグループ... IEC 1000-4-x 消費電力（無負荷）... 最小4ワット （最大） 1トレースあたりの入力電流... 1,5mA/20mA（ダイオード電流フォトカプラー） エンコーダモジュール... インクリメンタル・シリアル、出力から電気的に絶縁 インクリメンタル・シグナル... K0、/K0、K1、K2、/K2[最大値] パルス周波数... 150 kHz プルアップ/プルダウン-抵抗... 1kΩ 動作モード（信号源適応）... ジャンパ・コーディングによる調整可能 基本構成... 差動+5 VDC 基本構成... 差動 + (11-30) VDC 単相... プッシュプル+ (11-30) VDC 単相... オープンコレクタ + (11-30) VDC 単相... オープンコレクタ + (11-30) VDC
