測定用スキャナ TVS

3Dプロファイルレーザー

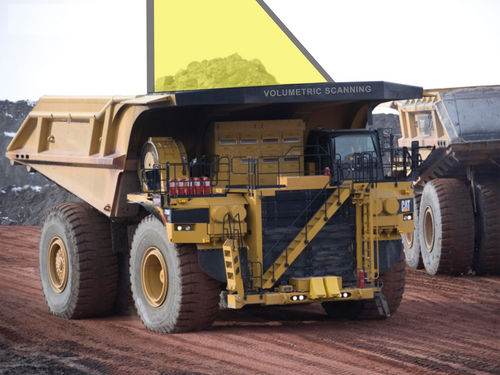

Trakblaze TVS（鉱山トラックボリュームスキャナ）は、バルク緩い固体の負荷を測定するための非接触マイニングダンプトラックの容積スキャンシステムです。 TVSシステムは、上昇したスキャンヘッドをゆっくりと下回るマイニングダンプトラックの容積負荷をスキャンします。 ダンプトラックがスキャンヘッドの下のスキャンされた領域を横切ると、レーザースキャナーの視野に入り、毎秒数千の距離測定を行います。 TVSソフトウェアプラットフォームの速度により、リアルタイムのフィードバックと主要指標の迅速な計算と輸送が可能になり、各鉱業ダンプトラックの積載を最適化できます。 これは、ローディング操作の微調整でオペレータを支援し、ほぼリアルタイムの出力を提供します。 採掘トラックは最初は空でスキャンされ、空の車両プロファイル (ゼロ参照) としてシステムデータベースに記録されます。 積載量は、新しく積載された各鉱山トラックの車両プロファイルを、記録された空のプロファイルと比較することによって、以降のスキャンで計算されます。 これには、空の車両プロファイルおよび積載車両プロファイルをソフトウェアで空間的に整列させ、それらの差から荷重プロファイルを計算することが含まれます。 TVSソフトウェアは、複合3Dモデルまたは「表面プロファイル」を構築して表示します。 利点 -非接触容積 測定-最大10kphの速度での測定 -ペイロードのリアルタイム監視が可能 -レーザー汚染はタッチスクリーンインターフェースを介して監視 -10秒未満で与えられた生産クリティカルパラメータの計算
