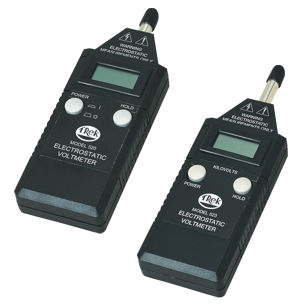

デジタル電圧計 520 series

携帯型静電

TREKモデル520 （±2kV）およびモデル523台の（±20kV）手持ち型の静電気の電圧計は静電気の正確な、noncontacting測定を提供する イオン化されるか、またはnon-ionized環境のESDの適用のための表面の電圧。 これら二つの電圧計は本質的にセンサーによって調査に測定される表面の間隔の独立者である表面の電圧測定の提供によって典型的な手持ち型の分野メートルの不利な点を克服する測定技術を利用する。 モデル520は2つの版で利用できる。520-1に測定された電圧を表示するデジタル メートルがある。520-2にデジタル表示装置に加えてアナログ出力のモニターがある。このアナログ出力のモニターが測定された電圧を記録するか、またはオシロスコープの見るのに使用することができる。 モデル520の主指定 測定の範囲:±2 kV DCへの0 測定の正確さ:推薦される全体にフル・スケールのよくより±5%の 5つのmmから25のmmの調査に表面の分離の範囲 応答（10% - 90%）の速度:±2 kVの入力階段状変化（520-2電圧モニターの出力）への0のための25以下氏 モデル523の主指定 測定の範囲:±20 kV DCへの0 測定の正確さ:推薦される全体にフル・スケールのよくより±5%の 30のmmから60のmmの調査に表面の分離の範囲 サンプリング レート:毎秒2.5の読書 典型的な適用は含んでいる 静電気の表面電荷の蓄積の測定 製造工程 電子アセンブリ テスト 半導体材料テスト 散逸性の物質的なテスト 自動車電子工学のテスト 監査し、修理するESD
