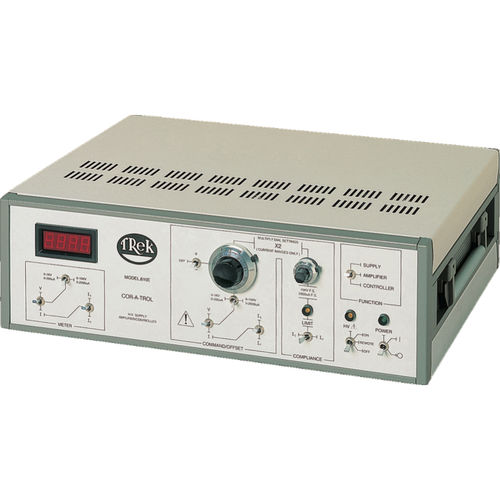

信号アンプ 610E

トランスコンダクタンス高電圧卓上型

Trek Model 610Eは、高電圧電源/アンプ/コントローラで、6つの高電圧動作モードを提供します。 モデル610Eは高電圧アンプとして、100V/Vまたは1000V/Vのスイッチ選択可能な設定で、外部から印加された信号を増幅し、高電圧リファレンス電源としてフロントパネルのダイヤルで出力電圧を制御します。 トランスコンダクタンス・アンプとして、外部から印加された電圧信号は比例出力電流を生成します。 電流電源として、フロントパネルのダイヤルが出力電流を制御します。 高電圧コントローラとして、高電圧アンプ・モードは維持されますが、アンプの入力エレメントとフィードバック・エレメントはコミットされず、ユーザーが設定できます。 主な仕様 出力電圧範囲：0 ～ ± 1kVまたは0 ～ ± 10kVの 出力電流範囲：0 ～ ± 200μAまたは0 ～ ± 2000μAのピークAC スルーレート：35V/μs 大信号帯域幅（-3dB）：DCから1.2kHz 以上の 電圧ゲイン（1kVの範囲）：100V/V 電圧ゲイン（10kVの範囲）：1000V V トランスコンダクタンスゲイン：200μAのレンジは20μA/V、2000μAのレンジは200μA/Vの 代表的なアプリケーションには、 クローズドループ 電荷制御電気写真研究 絶縁試験絶縁材料評価 ACまたはDCキャリブレータと電源 特長と利点 マルチ- 強化されたユーティリティのためのモード動作 容量性負荷を駆動するための4 象限出力 高精度のためのクローズドループシステム 装置保護のために保護された短絡保護 プログラム可能な電源アプリケーションのためのDC 安定した 超高精度の出力のための低出力ノイズ NISTトレーサブル証明書 CE 準拠の各ユニットで提供される校正
