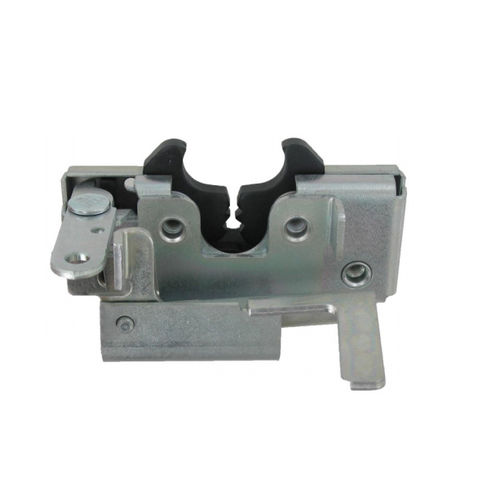

この2つのローターラッチは、プッシュボタンハンドルの作動が必要なオフハイウェイ入り口ドア用の中規模から大型用途向けに設計されています。 この製品は、直接プッシュボタン作動と直接内部解放を可能にする統合リンケージを特長とし、取り付けとアプリケーションの容易さを提供します。
ドアの厚さが1-7/8インチ (47.6mm) 以上の
ドア重量が50-200ポンド (23-91 kg)
のドアシール圧力が50-150ポンド (23-68 kg) (最良の結果を得るには推奨される
TriMark 070-0200 ストライカーボルト
で使用可能
左手または右手構成 (左手図)
とともに (4) 1/4-20 UNCまたはM6 x 1ねじ付き車軸
内側リリースレバーオプションとトリップレバーオプション付き
仕上げ
亜鉛メッキ, クリアクロメート鋼部品
材料
内部ラッチコンポーネント:熱処理, 滑らかなエッジスタンプスチール
ケース半分:高強度スチール
スプリング:非腐食性ステンレス鋼の
取り付け
(4) 1/4-20 UNCグレード5またはM6 x 1クラス8.8取り付けファスナー (含まれていません)。
ファスナー製造元の推奨トルク値に締め付けてください。ただし、
最大直径0.281インチ(7.1mm)の取り付け穴は13.3N-mを超えないようにしてください。
---
