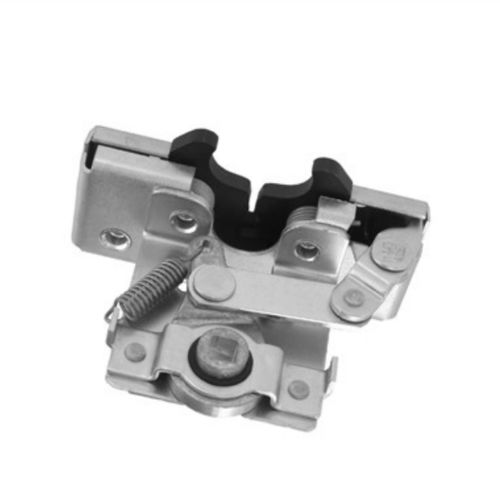

この2つのローターラッチは、オフハイウェイの入り口ドア用の中規模から大型用途向けに設計されています。 この製品は、Lハンドルの直接作動を可能にする統合リンケージを特長とし、取り付けとアプリケーションの容易さを提供します。
ドアの厚さが1-7/8インチ以上 (47.6mm)
のドア重量が50-200ポンド (23-91 kg)
のドアシール圧力が50-150ポンド (23-68 kg) (最良の結果を得るために推奨)
TriMark 070-0200 ストライカーボルトと一緒に使用
可能
左手または右手構成 (右手)図を参照)
ドライブバーレシーバーはストライカーボルトに平行または15°単位で回転します (図を参照)。
取り付け
(4) 1/4-20 UNCグレード5取り付けファスナー (含まれていません)。
ファスナーメーカーの推奨トルク値に締め付けてください。ただし、120インチポンドを超えないようにしてください。(13 N-m)
最大直径0.312インチ(7.9mm)の取り付け穴
ラッチ&ストライカー取り付け
ドアフレームにストライカーボルトを取り付けます
ドアを閉じてヘッド間の干渉をチェックしてくださいストライカーボルトとラッチコンポーネント
必要に応じて、ストライカーボルトワッシャーの下のシムを追加または削除します (
シムの外径はストライカーボルトワッシャーの外径よりも大きくする必要があります)。ストライカーボルトを垂直に調整して、ドアが上下にガイドされないようにします。第 2 および第 1
ラッチング位置は有効です。ドアは、第 2 位置では「閉じた」ものではなく、第 1 位置の隣接サーフェスに対して予想される「閉じた」位置にラッチする必要があります。
---
