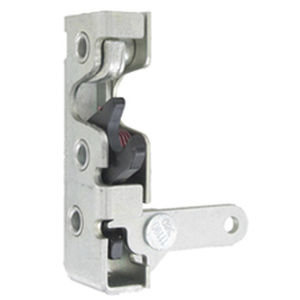

このシングルロータラッチは、TriMarkの実績のある050-0200シリーズラッチのサブプラットフォームであり、オンハイウェイコンパートメントおよびアクセスパネル用の軽~中デューティアプリケーション向けに設計されています。 さまざまなトリップレバーと取り付けアクスルを備えており、取り付けや用途が簡単です。
より薄
い、軽い、または中程度の重量のドアアプリケーション用に設計されています。ドアの重量は最大75ポンド(34 kg)
のドアシール圧力 20-25ポンド(9-11 kg)が推奨されます。 50ポンドを超えないようにしてください。(23 kg)
目に見える表面設置または隠れた設置
単一位置ローターラッチを持つことが望むアプリケーション
TriMark 070-0100 ストライカーボルト
で使用可能
左または右手構成
標準直径0.265インチ(6.7mm)直径「スルー」
示されている車軸、1/4-20 UNCねじ付き車軸またはM6 x 1.0ねじ付き車軸
仕上げ
亜鉛メッキ、透明クロメートスチール部品
素材
内部ラッチ部品:熱処理された滑らかなエッジ刻印スチール
スプリング:非腐食性ステンレス鋼
ケース半分:高強度鋼取り付け
(3)1/4-20 UNCグレード5タイプまたはM6 x 1クラス8.8以上のファスナーが推奨されています。
適切なアライメントとロック爪とストライカーボルトのその後の係合には
、上部にサポートランプが付いた垂直取り付けが必要です。ファスナーメーカーの推奨トルク値に締め付けます。ただし、120インチポンドを超えないようにしてください。(13.3 N-m)
内部潤滑
オーブン硬化ドライ潤滑剤は、すべての重要な可動部品に適用されます。
注意:単一位置ロータリーラッチは FMVSS 206 (ECE R11) 要件に準拠していません。
---
