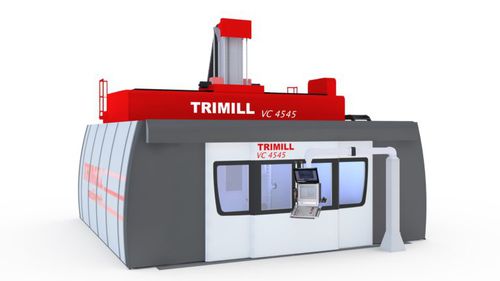

3軸フライス盤 VC 4545縦型ガントリー型2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル数
- 2 リード
- スピンドル
- HSK-A 100
- 応用
- 型用
- その他の特徴
- コンパクト, 剛性, 高生産性
- X軸移動距離
4,500 mm
(177.17 in)- Y軸移動距離
4,500 mm
(177.17 in)- Z軸移動距離
1,500 mm
(59.06 in)- 回転速度
2,500 rpm, 14,000 rpm
(15,708 rad.min-1, 87,965 rad.min-1)- 出力
32 kW, 40 kW, 52 kW, 70 kW
(43.51 hp, 54.38 hp, 70.7 hp, 95.17 hp)- X軸の移動速度
40,000 mm/min
(26 in/s)- Y軸の移動速度
40,000 mm/min
(26 in/s)- Z軸の移動速度
40,000 mm/min
(26 in/s)- 最大テーブル積載量
7,000 kg
(15,432 lb)- 総重量
115,800 kg
(255,295.3 lb)
詳細
独自のクローズド横方向（X軸）およびクロスサポート設計と、内部に取り付けられた4重ガイドスライド（Y軸およびZ軸）。
均一な熱対称ガイドによる安定した加工結果
ワーク固定による高い加工面品位
主軸面とテーブルクランプ面間の距離を変更可能
人間工学に基づいたレイアウト - 簡単な操作と作業エリアへのアクセス
納得の価格性能比
オプションのスピンドル/ヘッド
トルク (S1/100%) [Nm] - 306
トルク (S6/40%) [Nm] - 390
オプションスピンドル/ヘッド
トルク (S1/100%) [Nm] - 1.000
トルク (S6/40%) [Nm] - 1.335
その他
クランプ面 [mm] - 5.000 x 4.800
加速度 [m/s2] - 3
---
