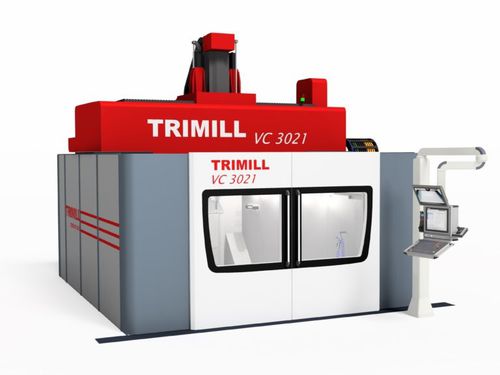

3軸フライス盤 VC 3021縦型ガントリー型2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル数
- 2 リード
- スピンドル
- HSK A-63, HSK-A 100
- 応用
- 型用
- その他の特徴
- コンパクト, 剛性, 高生産性
- X軸移動距離
3,000 mm
(118.11 in)- Y軸移動距離
2,100 mm
(82.68 in)- Z軸移動距離
1,200 mm
(47.24 in)- 回転速度
14,000 rpm, 24,000 rpm
(87,965 rad.min-1, 150,796 rad.min-1)- 出力
29 kW, 32 kW, 38 kW, 40 kW
(39.43 hp, 43.51 hp, 51.67 hp, 54.38 hp)- X軸の移動速度
40,000 mm/min
(26 in/s)- Y軸の移動速度
40,000 mm/min
(26 in/s)- Z軸の移動速度
40,000 mm/min
(26 in/s)- 最大テーブル積載量
7,000 kg
(15,432 lb)- 総重量
67,000 kg
(147,709.72 lb)
詳細
独自のクローズドクロスバー（X軸）と、内部に4重ガイドスライド（Y軸、Z軸）を搭載したクロスサポートデザイン。
均一な熱対称ガイドによる安定した加工結果
ワークがしっかりと固定され、高い加工面品位を実現
迅速な機械セットアップと試運転 - 機械は一体で搬送される
人間工学に基づいたレイアウト - 操作しやすく、作業エリアへのアクセスが容易
納得の価格性能比
オプションのスピンドル/ヘッド
トルク (S1/100%) [Nm] - 306
トルク (S6/40%) [Nm] - 390
オプションスピンドル/ヘッド
トルク (S1/100%) [Nm] - 69
トルク(S6/40%) [Nm] - 91
その他
クランプ面[mm] - 3.500 x 2.250
加速度 [m/s2] - 4
---
