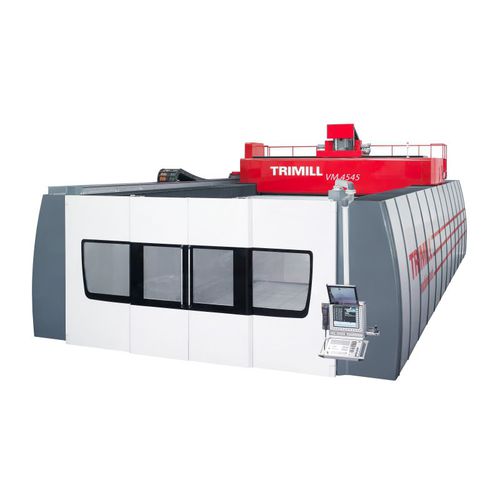

5軸フライス盤 VM 4545
縦型ガントリー型HSK A-63

お気に入りに追加する

商品比較に追加する

TRIMILL A.S.のサイトについての詳しい情報

特徴

軸の数

5軸

主軸の方向

縦型

タイプ

ガントリー型

スピンドル

HSK A-63, SK50, HSK-A 100

応用

激しい使用に耐える

その他の特徴

コンパクト, 剛性, 高生産性, 多軸

X軸移動距離

4,500 mm
(177.17 in)

Y軸移動距離

4,500 mm
(177.17 in)

Z軸移動距離

1,500 mm, 1,800 mm
(59.06 in, 70.87 in)

回転速度

最大: 24,000 rpm
(150,796 rad.min-1)

最少: 2,500 rpm
(15,708 rad.min-1)

出力

最大: 0.07 kW
(0.1 hp)

40 kW, 50 kW, 52 kW, 70 kW
(54.38 hp, 67.98 hp, 70.7 hp, 95.17 hp)

最少: 0.02 kW
(0.02 hp)

X軸の移動速度

40,000 mm/min
(26 in/s)

Y軸の移動速度

40,000 mm/min
(26 in/s)

Z軸の移動速度

40,000 mm/min
(26 in/s)

最大テーブル積載量

7,000 kg
(15,432 lb)

総重量

115,800 kg
(255,295.3 lb)

詳細

クロスバー(X軸)とクロスサポートにスライドとミリングユニット(Y軸、Z軸)を内蔵した独自の密閉設計安定した熱対称ガイダンスによる安定した加工結果高い生産性 - ワンクランプで荒加工と仕上げ加工が可能交換可能なミーリングヘッドによる仕上げ加工と重荒加工人間工学に基づいたレイアウト - 簡単な操作と作業エリアへのアクセス納得のコストパフォーマンスオプションのスピンドル/ヘッドタイプ - S1M トルク (S1/100%) [Nm] - 1.000 トルク (S6/40%) [Nm] - 1.337 オプションスピンドル/ヘッドタイプ - S2M トルク (S1/100%) [Nm] - 200 トルク (S6/40%) [Nm] - 264 オプションスピンドル/ヘッドタイプ - S3M トルク (S1/100%) [Nm] - 306 トルク（S6/40%） [Nm] - 390 オプションスピンドル/ヘッドタイプ - S4M トルク (S1/100%) [Nm] - 1.000 オプションスピンドル/ヘッドタイプ - F4M/F5M トルク(S1/100%) [Nm] - 350 トルク（S6/40%） [Nm] - 468 主軸傾斜 [ -50/+95 ヘッド回転 [ -240/+240 補強（傾斜軸） [Nm] - 17.200 補強（ピボット軸） [Nm] - 15.000 位置決めステップ [ - 連続/0,001 オプションスピンドル/ヘッドタイプ - U2M トルク (S1/100%) [Nm] - 1.000 主軸傾斜 [ -185/+185 ヘッド回転 [ --240/+240 補強（傾斜軸） [Nm] - 3.000 補強（ピボット軸） [Nm] - 15.000 位置決めステップ [ - 0,001 オプションスピンドル/ヘッドタイプ - H3M トルク (S1/100%) [Nm] - 1.000 主軸傾斜 [ - -105/+105 ヘッド回転 [ -240/+240 補強（傾斜軸） [Nm] - 6.000 補強（ピボット軸） [Nm] - 15.000 位置決めステップ [ - 0,001 オプションスピンドル/ヘッドタイプ - T30M トルク (S1/100%) [Nm] - 248 トルク（S6/40%） [Nm] - 314

---
