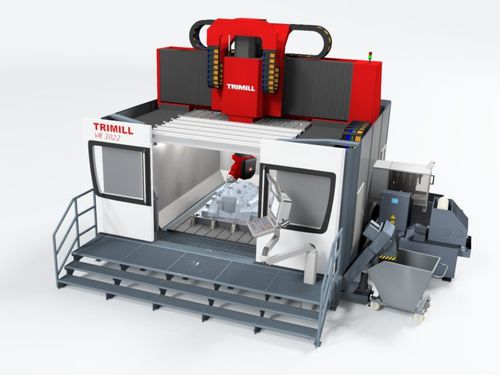

5軸フライス盤 VR 3022縦型ガントリー型固定式テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, 固定式テーブル
- スピンドル数
- 2 リード
- スピンドル
- HSK A-63, HSK-A 100
- その他の特徴
- コンパクト, 剛性, 高生産性, 高速, リニア エンジン
- X軸移動距離
3,000 mm
(118.11 in)- Y軸移動距離
2,200 mm
(86.61 in)- Z軸移動距離
1,200 mm
(47.24 in)- 回転速度
15,000 rpm, 24,000 rpm
(94,248 rad.min-1, 150,796 rad.min-1)- 出力
最少: 42 kW
(57.1 hp)最大: 65 kW
(88.38 hp)- X軸の移動速度
60,000 mm/min
(39 in/s)- Y軸の移動速度
60,000 mm/min
(39 in/s)- Z軸の移動速度
60,000 mm/min
(39 in/s)- 最大テーブル積載量
7,000 kg
(15,432 lb)- 総重量
70,000 kg
(154,323.58 lb)
詳細
5軸TRIMILLガントリーマシンは、高速中仕上げおよび仕上げ加工用に特別に開発されました。特に、リニアモーターと質量に最適化されたクロスビームの採用により、高い送り速度（60,000 mm/min）と加速度（5 m/s2）を実現しています。
機械には、平らな床面に直接固定できる鋳鉄製のU字型ベースが含まれています。
オペレータ用の金属製プラットフォーム付き階段は、マシンの前に設置されている。
すべての主要コンポーネントの冷却が標準構成に含まれています。
高精度を実現する上部ガントリー構成
X軸に4本、Y軸とZ軸に2本のリニアガイドウェイを装備
クロスビームとクロスサポートの高度に最適化された溶接構造
最高の表面品質を実現する静止ワークピース
オプションのスピンドル/ヘッド
タイプ - T15C
トルク (S1/100%) [Nm] - 67 / 96
トルク（S6/40%） [Nm] - 84 / 124
スピンドル傾斜 [ - ±-115
ヘッド回転 [ - +/-360
補強（傾斜軸） [Nm] - 5.400
補強（ピボット軸） [Nm] - 6.120
位置決めステップ [ - 連続
オプションのスピンドル/ヘッド
タイプ - L1C
トルク (S1/100%) [Nm] - 67
トルク（S6/40%） [Nm] - 87
主軸傾斜 [ - ±-100
ヘッド回転 [ - +/-270
補強（傾斜軸） [Nm] - 2.000
補強（ピボット軸） [Nm] - 4.000
位置決めステップ [ - 連続
その他
クランプ面 [mm] - 3.250 x 3.250
加速度 [m/s2] - 6
---
