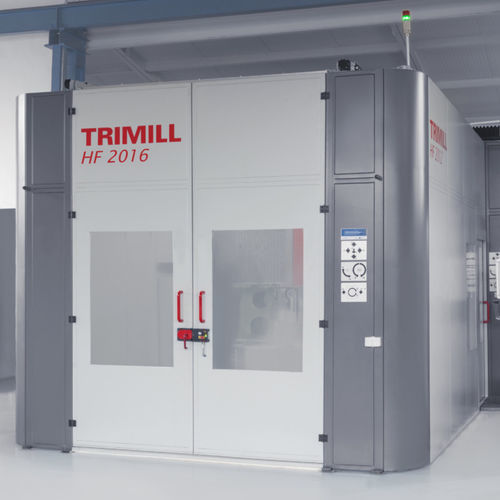

7 軸フライス盤 HF 2016
横型ロータリーテーブルHSK A-63

7 軸フライス盤 - HF 2016 - TRIMILL A.S. - 横型 / ロータリーテーブル / HSK A-63
7 軸フライス盤 - HF 2016 - TRIMILL A.S. - 横型 / ロータリーテーブル / HSK A-63
7 軸フライス盤 - HF 2016 - TRIMILL A.S. - 横型 / ロータリーテーブル / HSK A-63 - 画像 - 2
7 軸フライス盤 - HF 2016 - TRIMILL A.S. - 横型 / ロータリーテーブル / HSK A-63 - 画像 - 3
7 軸フライス盤 - HF 2016 - TRIMILL A.S. - 横型 / ロータリーテーブル / HSK A-63 - 画像 - 4
7 軸フライス盤 - HF 2016 - TRIMILL A.S. - 横型 / ロータリーテーブル / HSK A-63 - 画像 - 5
7 軸フライス盤 - HF 2016 - TRIMILL A.S. - 横型 / ロータリーテーブル / HSK A-63 - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

軸の数
7 軸
主軸の方向
横型
タイプ
ロータリーテーブル
スピンドル
HSK A-63, HSK-A 100
その他の特徴
高生産性
X軸移動距離

2,000 mm
(78.74 in)

Y軸移動距離

1,600 mm
(62.99 in)

Z軸移動距離

1,000 mm
(39.37 in)

回転速度

10,000 rpm, 14,000 rpm, 20,000 rpm, 24,000 rpm
(62,832 rad.min-1, 87,965 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)

出力

最少: 25 kW
(33.99 hp)

最大: 62 kW
(84.3 hp)

X軸の移動速度

30,000 mm/min
(20 in/s)

Y軸の移動速度

30,000 mm/min
(20 in/s)

Z軸の移動速度

30,000 mm/min
(20 in/s)

最大テーブル積載量

25,000 kg
(55,116 lb)

総重量

104,500 kg
(230,383.06 lb)

詳細

クロスバー(X軸)と内部にスライドとミリングヘッド(Y軸、Z軸)をマウントしたクロスサポートのユニークな密閉設計 均一な熱対称ガイダンスによる安定した加工結果 高ダイナミクスと高精度加工を実現するスタンディングガントリ設計 高い面精度を実現する固定ワーク 高い生産性 - ワンクランプで荒加工と仕上げ加工が可能 深い形状の加工でも優れた切屑排出性 回転式スライドテーブルで最適なワーク位置を実現 人間工学に基づいたレイアウト - 操作と作業エリアへのアクセスが容易 納得のコストパフォーマンス 移動 ロータリーテーブル [ - n x 360 テーブル移動量 [mm] - 1.500 オプションスピンドル/ヘッド タイプ - F2F トルク (S1/100%) [Nm] - 194 トルク(S6/40%) [Nm] - 239 主軸傾斜 [ -2/+92 ヘッド回転 [ -182/+182 補強(傾斜軸) [Nm] - 17.200 補強(ピボット軸) [Nm] - 15.000 位置決めステップ [ - 0,001 オプションスピンドル/ヘッド タイプ - T30C トルク (S1/100%) [Nm] - 248 トルク(S6/40%) [Nm] - 314 主軸傾斜 [ -110/+110 ヘッド回転 [ - 240/+240 補強(傾斜軸) [Nm] - 8.000 補強(ピボット軸) [Nm] - 8.000 位置決めステップ [ - 連続 オプションスピンドル/ヘッド タイプ - T30C CSC トルク (S1/100%) [Nm] - 251 トルク(S6/40%) [Nm] - 313 主軸傾斜 [ -110/+110 ヘッド回転 [ - 240/+240 補強(傾斜軸) [Nm] - 8.000 補強(ピボット軸) [Nm] - 8.000 位置決めステップ [ - 連続 オプションスピンドル/ヘッド タイプ - T21C トルク (S1/100%) [Nm] - 67 トルク(S6/40%) [Nm] - 84 主軸傾斜 [ - -100/+100 ヘッド回転 [ -240/+240 補強(傾斜軸) [Nm] - 4.000

---

カタログ

この商品のカタログはありません。

TRIMILL A.S.の全カタログを見る

TRIMILL A.S.のその他の関連商品

7-AXIS WITH TRAVERSING ROTARY TABLE
