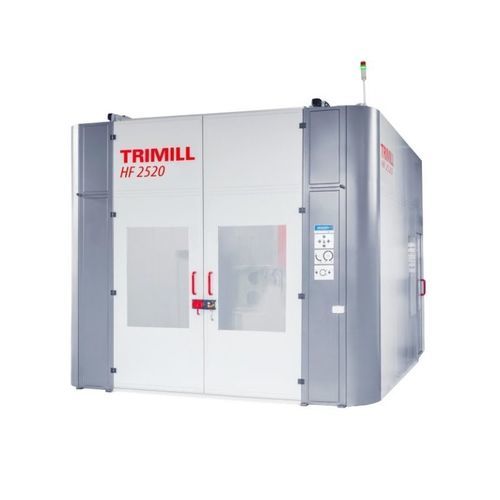

7 軸フライス盤 HF 2520横型ガントリー型剛性
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 7 軸
- 主軸の方向
- 横型
- タイプ
- ガントリー型
- その他の特徴
- 剛性, 高生産性, 多軸
- X軸移動距離
2,500 mm
(98.43 in)- Y軸移動距離
2,000 mm
(78.74 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
10,000 rpm, 14,000 rpm, 20,000 rpm, 24,000 rpm
(62,832 rad.min-1, 87,965 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)- 出力
最大: 62 kW
(84.3 hp)最少: 25 kW
(33.99 hp)- X軸の移動速度
30,000 mm/min
(20 in/s)- Y軸の移動速度
30,000 mm/min
(20 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
25,000 kg, 52,000 kg
(55,116 lb, 114,640 lb)- 総重量
114,000 kg
(251,326.98 lb)
詳細
クロスバー(X軸)と内部にスライドとミリングヘッド(Y軸、Z軸)をマウントしたクロスサポートのユニークな密閉設計
ロータリーテーブルとフォーク式ミーリングヘッドによる5面加工
均一な熱対称ガイダンスによる安定した加工結果
固定ワークによる高い面精度
深い形状の加工でも優れた切屑排出性
最適なワーク位置を実現する回転スライドテーブル
人間工学に基づいたレイアウト - 操作と作業エリアへのアクセスが容易
納得のコストパフォーマンス
オプションのスピンドル/ヘッド
タイプ - F2F
トルク (S1/100%) [Nm] - 194
トルク（S6/40%） [Nm] - 239
主軸傾斜 [ -2/+92
ヘッド回転 [ -240/+240
補強（傾斜軸） [Nm] - 17.200
補強（ピボット軸） [Nm] - 15.000
位置決めステップ [ - 0,001
オプションスピンドル/ヘッド
タイプ - F4F/F5F
トルク(S1/100%) [Nm] - 350
トルク（S6/40%） [Nm] - 468
主軸傾斜 [ -50/+95
ヘッド回転 [ -240/+240
補強（傾斜軸） [Nm] - 17.200
補強（ピボット軸） [Nm] - 15.000
位置決めステップ [ - 連続 / 0,001
オプションスピンドル/ヘッド
タイプ - T30C
トルク (S1/100%) [Nm] - 248
トルク（S6/40%） [Nm] - 314
主軸傾斜 [ -110/+110
ヘッド回転 [ - 240/+240
補強（傾斜軸） [Nm] - 8.000
補強（ピボット軸） [Nm] - 8.000
位置決めステップ [ - 連続
オプションのスピンドル/ヘッド
タイプ - T30C CSC
トルク (S1/100%) [Nm] - 251
トルク（S6/40%） [Nm] - 313
主軸傾斜 [ -110/+110
ヘッド回転 [ - 240/+240
補強（傾斜軸） [Nm] - 8.000
補強（ピボット軸） [Nm] - 8.000
位置決めステップ [ - 連続
オプションのスピンドル/ヘッド
タイプ - T21C
トルク (S1/100%) [Nm] - 67
---
