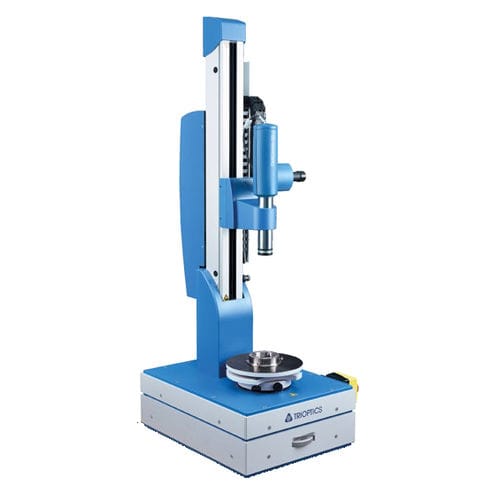

センタリング測定器 OptiCentric® IR

光学式赤外線光学レンズ用

オプティセントリック® IRは、赤外線光学系のレンズセンタリング測定のためのトライオプティクスソリューションです。 このシステムは切り替え可能なVIS-MWIRまたはVIS-LWIR 測定ヘッドを備えており、あらゆる種類の赤外線光学系を測定できます。 レンズの位置合わせと赤外線光学系の測定に可能な限り最高の精度を実現するには、適切な波長を選択することが重要です。 単一レンズの測定および反射中のレンズの組み立ては、視覚範囲で行うことができる。 ここでは0.1μmの精度を達成しています。 レンズシステムの測定と透過の測定は、赤外線範囲で行う必要があります。 主な特長 VISからIR レンズへの切り替え可能な測定ヘッドは、赤外線カメラの波長と大きなピクセルサイズにより約 1 〜 2μmのセンタ リング測定精度で、組み立てられた赤外線レンズシステム内のレンズセンタリング、エアギャップ、中心厚さの測定（OptiCentric® 3D IR） 最小 20 面の測定 OptiCentric® デュアル赤外線システム 2 つの 測定ヘッド付き反射および伝送における測定 ソフトウェアは赤外線光学系の測定用に最適化されています: 使いやすさ: 赤外線システムは VIS システムと比較して使用に違いはありません 補償します。 測定を行う前に自動的にサーマルバックグラウンドのために IR 既存のOptiCentric® システムのアップグレードが利用可能です レーザー光源により、クロスではなくピンホールターゲットが必要です: マイクロメーター範囲ピンホール で高解像度の高コントラストのス ポットが良好です ソフトウェアによる監視 (サイクル)
