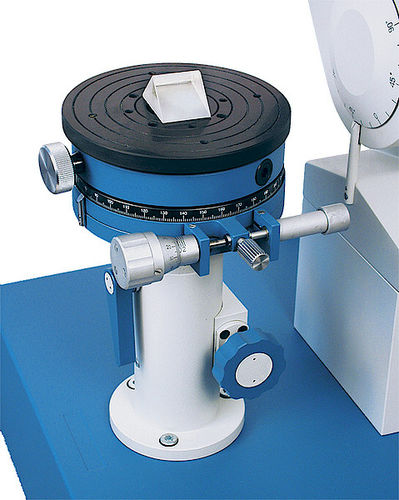

手動式ゴニオメーター

高精度角度アライメント用

「 PrismMasterの比較のゴニオメーターは生産環境のプリズムそしてplanoの他の光学部品の高精度の角の測定にとって理想的である。それは知られていた参照サンプルと比較して生産のサンプルを測定する。サンプルごとのより少しにより1秒の測定の時間を特色にしてPrismMasterの比較は打ち負かされなく速い結果を提供する。 最初の参照の測定は知られていた角度の参照プリズムを使用して行われる。これらの角度はソフトウェアで貯えられる。回転の腕を使用してautocollimatorは測定されるべき表面に置かれる。それ以上の測定はautocollimatorのそれ以上の動きなしで参照プリズムの角度に比較的なされる。結果は相違または測定された角度の絶対値として参照プリズムに与えられる。測定は外プリズム角度のための反射と内部偏差角度のための伝達ですることができる。 主要特点 Autocollimatorは旋回装置の腕を搭載する立場に取付けた arcsecの感受性の正確な手動微調整 便利な回転のための手車輪が付いている立場および角位置を見つけるのを助けるスケール グランド プレートの伝達測定のための第2 autocollimator パス\ /fail情報のサンプルごとのより少しにより1秒の測定の時間 外プリズム角度のための反射の測定 内部偏差角度のための伝達の測定 異なったサンプルの大きさのための高さ調節を用いる傾きそして回転式サンプル テーブル サンプル テーブルは3つの交換可能な3つの球のsupports \ /htmlと来る」
