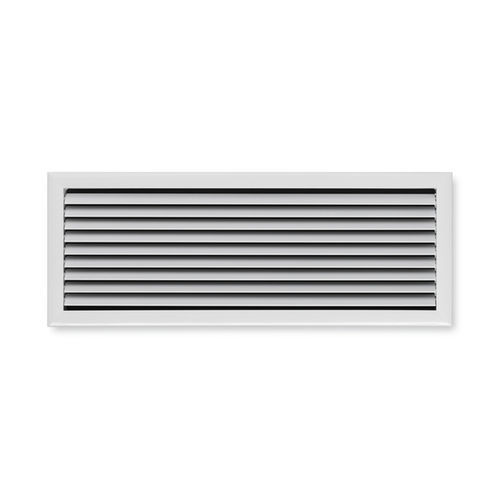

スチール製換気グリル X-GRILLE BASIC

長方形

新型換気グリル「X-GRILLE Basic」は、緩やかな傾斜をつけた縁取りが機能性とデザイン性を両立させ、壁や敷居、長方形のダクトに設置することが可能です。 呼び径 225 × 125 - 1225 × 525 mm 流量範囲 19 - 2651 l/s、68 - 9544 m³/時 エネルギー効率と音響効果を最適化した排気口 対称的なブレードプロファイルにより、双方向の入射流を実現 均一な外観と、隠されたブレードリンケージによる簡単な調整 緩やかな傾斜のあるボーダー構造で、設置面とほぼ同じ高さに設置可能 直線的な外観で、水平方向の連続運転に最適 既存のリアアセンブリを使用 標準的な設置寸法により、既存のグリルとの交換が容易 設置用サブフレーム 体積流量バランスと風向制御のためのアタッチメント 隠しネジ固定 スプリングクリップ固定 換気グリルは、換気・空調システムの給気・排気用エアターミナルデバイスです。給気を室内に導く役割を果たします。調整可能なブレードを持つ換気グリルは、地域の状況に応じて放電方向を適合させることができます。その結果、快適ゾーンと産業ゾーンで混合流換気を行い、部屋全体の換気を良くすることができます。 誘導は気流を遅くする、すなわちグリルからの距離が増加すると気流速度が減少します。気流速度がある定義された値、例えば0.2m/sに達する距離をスローディスタンスと呼びます。天井近くに設置された壁面グリルからの給気ジェットは、フリージェット（天井近くに設置されていないグリルからのジェット）よりも大きなスローディスタンスを達成する。
