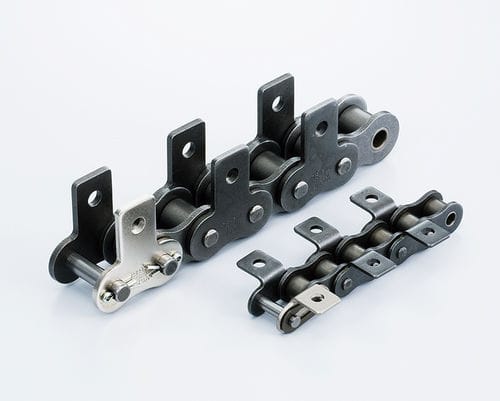

動力伝達チェーン RS-K

スチール製ローラーアタッチ

ピンギヤドライブ用のチェーンです。 ラック&ピニオンギヤの代わりに、アタッチメント付チェーンと専用スプロケットを使用します。 チェーンのアタッチメントを利用して、ボルトでドラムの内・外周に巻きつけて固定したり、直線上に取付けたりして使用します。 ＊取付ボルトには熱処理ボルトを使用してください。 ＊専用スプロケットが必要です チェーン式ピンギヤとは ・直線運動や大半径で回転運動させるために、駆動源(モータなど)より減速機を経て、チェーン・ギアなどのドライブが採用されています。 チェーンでは大きなスペースを要し、ギアでは精密加工を要するため、コスト高になるなどの問題に直面します。このような時にピンギヤが最適です。 ギアドライブのホイルの代わりに、アタッチメント付チェーンをドラム外周に巻き付けホイルとし、ピニオンギアに特殊加工をしたスプロケットを用います。 直線運動の時には、ラック代わりにアタッチメント付チェーンを直線に取付け使用します。
