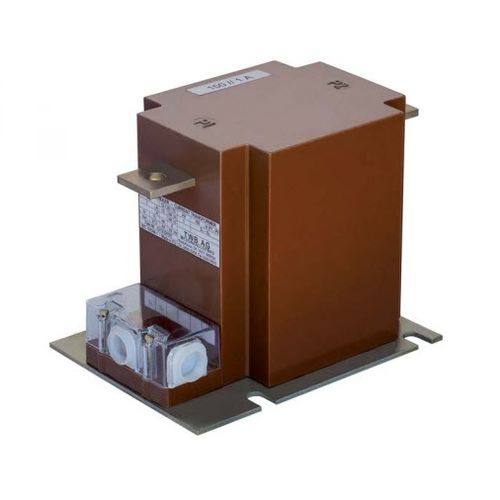

変流器 AK 12

計器用注型樹脂保護用

私達は屋内設置のための支持のタイプ流れの変圧器を作り出します。それらは高品質の珪質またはニッケル鋼の積層物から組み立てられた収入の測定および保護の目的のための 5 つまでの中心を含んでいます。すべてのアクティブパーツは、完全にサイクロ脂肪族屋外樹脂で含浸されています。1:2の再接続が要求された場合、これは一次端子に再接続バーを取り付けるか、二次コイルの中間端子によって達成することができます。二次コイルの各端子は、ボルトを介して金属ベースに直接個別に接地することができます。これらのタイプはメンテナンスフリーで、その主な寸法に関しては、多くのタイプがドイツ規格DIN 42600に対応しています。 equipmetのための最高電圧(kV) - 12 定格絶縁レベル (kV) - 12/28/75 定格一次電流 (A) - 5 最大 600 定格二次電流(A) - 5 または 1 測定コアの精度クラス - 0.1; 0.2S: 0.2: 0.5S: 0.5 ¡1:3 機器の安全性係数-5または10 測定コア（VA）の定格負荷 - 1.25～30 保護の中心の正確さのクラス- 5P: 10P 精度限界係数-5または10または15または20 保護コア（VA）の定格負荷 - 1.25～30 コア数 - 最大2 定格周波数(Hz) - 162/3:50:60 定格熱短時間電流(kA) - lth= 100 x In (max 120)/1 s 定格動電流(kA) - ldyn = 2.5×1位 断熱材のクラス - E 重量(kg) - 15 カンチレバー強度(N) - >5000 設置の最大高度(m) - 最大1000mまで 周囲温度 PC] - - - 5 ～ ♦ 50 仕様 - IEC 61869-1 & 2: DIN ¿2600 容量性分圧器 - ご要望に応じてご利用いただけます。 図面番号 - 2110/12
