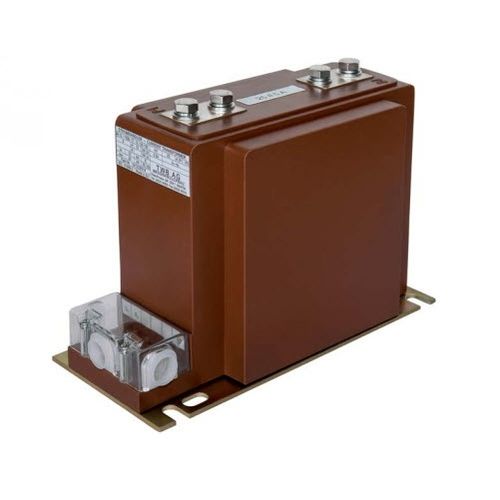

変流器 Al 12

計器用モールド保護用

私達は屋内取付けのための支持のタイプ流れの変圧器を作り出します。それらは収入のための 5 つの中心まで含んでいます 高品質の珪質またはニッケル鋼のラミネートから構築された計量および保護の目的。すべてのアクティブ 部品は完全にサイクロ脂肪族屋外樹脂を含浸させています。1:2 の再接続が要求される場合には、thiscan は、一次端子にリコネクションバーを取り付けるか、または、一次端子に中間端子を取り付けることで達成されます。 二次コイルを使用しています。二次コイルの各端子は、以下のようにして金属ベースに直接接地することができます。 ボルトを使用しています。これらのタイプはメンテナンスフリーで、主な寸法は、多くのタイプが ドイツのDIN 42600規格に準拠しています。 equipmet のための最高電圧｜kV) : 12 定格絶縁レベル(kV) :12/28/75 定格一次電流 (A) : 5 最大 2500 まで 一次再接続(A) : 2x5upto2x 1000 二次タップ：ご要望に応じて 定格二次電流（A）：5または1 測定の中心の正確さのクラス: 0.1:0.2S:0.2:0.5S; 0.5:1:3 器械の保証要因: 5 か 10 測定コア（VA）の定格負荷：1.25～30 保護中心の正確さのクラス: 5P: 10P 正確さの限界の要因: 5or 10 か 15 か 20 保護中心（VA）の評価される重荷: 30% までの 1.25 コアの数: 3 まで 定格周波数(Hz) :162/3:50:60 定格熱短時間電流 [kA] : lth= 100x In (max 120)/1 s 定格動電流(kA) : Idyn = 2.5 x Ith 断熱材のクラス:E 重量(kg) :20 片持梁強度(N) .>5000 取付け（m）の最高の高度: 1000 まで 周囲温度 C° : 5～+50℃まで 仕様:IEC 61869-1＆2:DIN 42600。ANSI:BSなど 容量性分圧器：ご要望に応じてご利用いただけます。 図面番号：ZN 2111/12-ZN 2115/22
