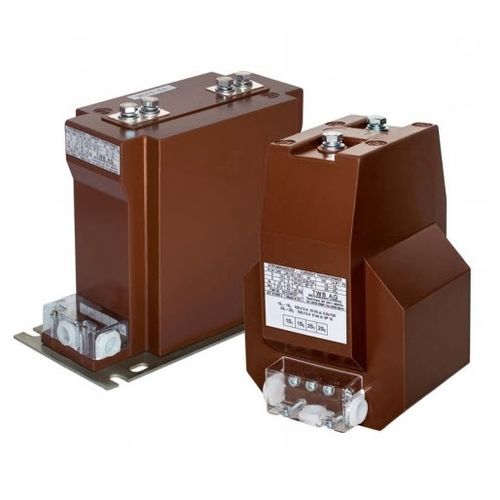

変流器 Al 24

計器用注型樹脂保護用

私達は屋内取付けのための支持のタイプ流れの変圧器を作り出します。それらは収入のための 5 つの中心まで含んでいます 高品質の珪質またはニッケル鋼のラミネートから構築された計量および保護の目的。すべてのアクティブ 部品は完全にサイクロ脂肪族屋外樹脂を含浸させています。1:2 の再接続が要求される場合には、thiscan は、一次端子にリコネクションバーを取り付けるか、または、一次端子に中間端子を取り付けることで達成されます。 二次コイルを使用しています。二次コイルの各端子は、以下のようにして金属ベースに直接接地することができます。 ボルトを使用しています。これらのタイプはメンテナンスフリーで、主な寸法に関しては多くのタイプがドイツ規格DIN 42600に対応しています。 equipmet （kV）のための高いestのvoのItage: 24 評価される絶縁材のレベル（kV）: 24/50/125 評価される第一次流れ（A）: 2500 までの 5 第一次 recormection (A): 2x5 2x1000までの2x5 二次タップ - ご要望に応じて 評価される二次流れ（A）: 5or 1 測定の中心の正確さのクラス: 0.1: 02S: 0.2: 0.5S: 0.5: 1: 3 器械の保証要因- 5or 10 測定コア（VA）の定格負担：1.25～30 保護コアの精度クラス - 5P : 10P 正確さの限界の要因: 5or 10or 15or20 保護中心（VA）の評価される重荷: 30 までの 1.25 中心の数: 3 つまで 定格周波数(Hz) - 162/3:50:60 定格熱短時間電流(kA) - lth= 100 x In (max 120)/1 s 定格動電流（kA）::ldyn = 2.5 x Ith 断熱材のクラス:E 重量（kg）: 25 片持梁強度（N）：>5000 取付け（m）の最高の高度: 1000 まで 周囲温度: （°Q - - +50 までの 5 仕様：IEC 61869-1 4 2 : DIN ¿2600.ANSI:BSなど 容量性分圧器: 要望に応じて利用できる 図面番号：ZN 2121/12-ZN2127/12
