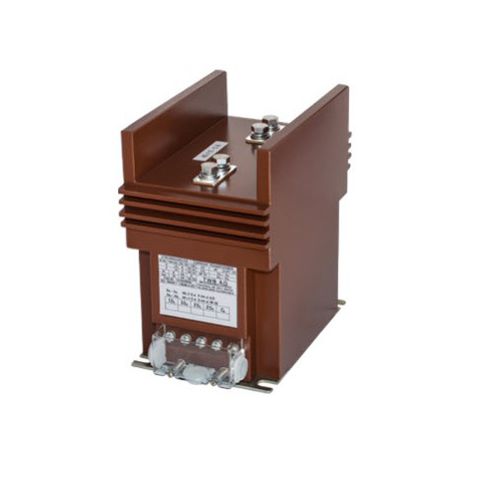

変流器 Al 24 Model KA

計器用注型樹脂保護用

屋内設置用の支持型電流変圧器を製造しています。 彼らは、 高品質のシリコーンニッケル鋼ラミネートから構築された、収益計量および保護の目的で最大 5つのコアを含んでいます。 すべての活性 部品には、サイクロアリファティック屋外樹脂が完全に含浸されています。 1:2 の再接続が要求された場合は、 一次端子に再接続バーを取り付けるか、 二次コイルに中間端子を取り付けることによって実現できます。 二次コイルの各端子は、 ボルトを介して金属ベースに個別に接地することができます。 これらのタイプはメンテナンスフリーであり、主な寸法に関して多くのタイプは ドイツの規格 DIN 42600に対応しています。 機器の最高電圧（kV）24 定格絶縁レベル（kV）24/50/125 定格一次電流（A）5 最大 600 一次再接続（A）2 x 5 最大 2 x 400 二次タップ要求に応じて 定格二次電流（A）5または1 コア測定の精度クラス 0.1; 0.2S：0.2; 0.5S：0.5; 1：3 計器安全係数 5または10 測定コア（VA）1.25 まで 30 保護コアの精度クラス 5P; 10P 精度制限係数 5または 10 または 15 または 20 保護コアの定格負荷 1.25 最大 30 個までのコア数 （Hz）162/3：50:60 定格熱ショート 時間電流 (kA) Ith-100 xIn (最大 60) / 1 s 定格動的電流 (kA) ldyn = 2.5 x Ith クラスの絶縁 E 重量 (キロ) 25 カンチレバー強度 (N) > 5000 設置の最大高度 (メートル) 1000 周囲温度 (「C)-5 最大 + 50 仕様 IEC 61869-1 & 2. アンシー。 BS 等 ご要望に応じて容量性電圧分圧器をご利用いただけます Nr 2128/12-2128/22
