計器用変成器 AFK series
電流注型樹脂屋外用

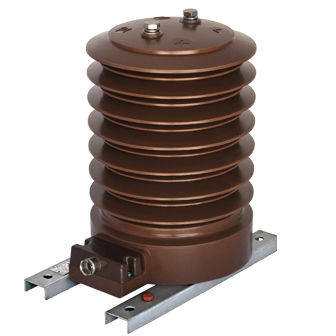

計器用変成器 - AFK series - TWB SA - 電流 / 注型樹脂 / 屋外用
計器用変成器 - AFK series - TWB SA - 電流 / 注型樹脂 / 屋外用
お気に入りに追加する
商品比較に追加する


特徴

タイプ
計器用, 電流
構造
注型樹脂
応用
屋外用, 保護用
電気的特性
中電圧
設置方式
床置き
その他の特徴
周波, 二次, プライマリー, 真空含浸式
電力

最少: 0.0013 kVA
(0.0018 hp)

最大: 0.03 kVA
(0.0408 hp)

一次電流

最少: 5 A

1 A, 5 A

最大: 1,200 A

詳細

当社の製造プログラムには、屋外設置用のサポート型電流変圧器も含まれています。 樹脂 は、サイクロアリファチックで屋外でも使用できます。 それは真空含浸され、長い熱 制御サイクル下で硬化されるので、高い電気的および機械的性質、紫外線に対する耐性および 追跡、侵食および老化の影響を有する絶縁材料が得られる。 クリープ年齢距離の増加のために、 絶縁体には二重小屋が装備されており、その形状は後何年もの 研究が決定されている。 彼らは、 高品質のシリコーンニッケル鋼ラミネートから構築された、収益計量および保護の目的で最大 5つのコアを含んでいます。 1:2 の再接続が要求された場合は、 一次端子に再接続バーを取り付けるか、二次コイルに中間端子を取り付けることによって実現できます。 機器の最高電圧(kV)12 24 36 定格絶縁レベル(kV)12/28/75 24/50/125 36/70/170 定格一次電流(A)5 最大 1200 定格二次電流(A)5または1 コア測定の精度クラス 0.1; 0.2S:0.2:0.5S; 0.5:1:3 計器安全係数 5または10 測定コア(VA)の定格負荷 1.25 まで 30 までの 保護コアの精度クラス 5P; 10P 精度制限係数 5または 10 または 15 または 20 保護コア(VA)の定格負荷 1.25 最大 30 コアの数 1 定格周波数(Hz)162/3:50:60 定格熱短時間電流(kA)Ith = 100-300 x (最大 80) 定格動的電流(kA)イディン ■ 2.5 × Ith 絶縁型 E 重量(kg)26 28 38 沿面距離(ミリメートル)545 745 1055 クリープ当たりkVライン間電圧(cnVkV)4.54 3.1 2.93 カンチレバー強度(N)> 5000

---
