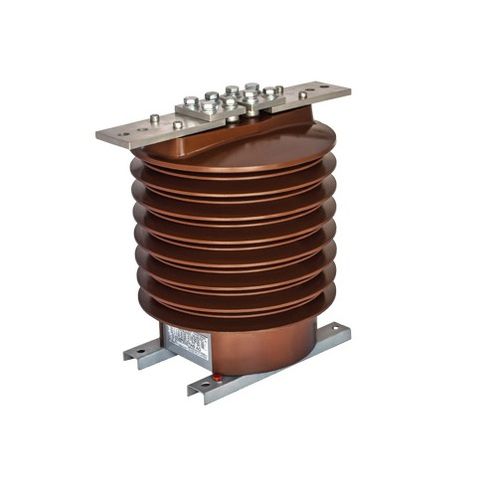

変流器 AFG series

計器用注型樹脂保護用

当社の製造プログラムには、屋外設置用のサポート型電流変圧器も含まれています。 樹脂は、サイクロアリファチックで屋外でも使用できます。 それは真空含浸され、長い熱制御サイクル下で硬化されるので、高い電気的および機械的性質、紫外線に対する耐性および追跡、侵食および老化の影響を有する絶縁材料が得られる。 クリープ年齢距離の増加のために、絶縁体には二重小屋が装備されており、その形状は後何年もの研究が決定されている。 彼らは、高品質のシリコーンニッケル鋼ラミネートから構築された、収益計量および保護の目的で最大 5つのコアを含んでいます。 1:2 の再接続が要求された場合は、一次端子に再接続バーを取り付けるか、二次コイルに中間端子を取り付けることによって実現できます。 機器の最高電圧（kV）24 36 定格絶縁レベル（kV）24/50/125 36 / 70/170 定格一次電流（A）5 最大 2500 一次再測定 [A] 2 × 5 最大 2 × 600 要求に応じてセカンダリタップ 定格二次電流（A）5または1 コア測定の精度クラス 0.1; 0.2S：0 2：0 2： 0.5S：0.5：1：3 計器安全係数 5または10 測定コアの定格負担（VA1 1 25 最大 30 保護コアの精度クラス 5P：10P 精度限界係数 5または10または15or20 保護コアの定格負担（VA）1.25 最大 30 コアの数 3 定格周波数（Hz）162/3：50：50： 60 定格熱短時間電流 (カイ I-100-500 X In (最大 120) 定格動的電流 (カイ ldyn = 2.5 xlth 絶縁クラス E
