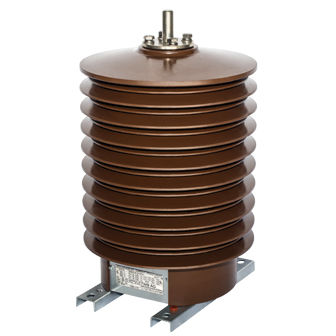

計器用変成器 VFE series

注型樹脂屋外用中電圧

これらは屋外設置用の電圧変圧器タイプです。 樹脂は、サイクロアリファチックで屋外でも使用できます。 それは真空含浸され、長い熱制御サイクル下で硬化されるので、高い電気的および機械的性質、紫外線に対する耐性および追跡、侵食および老化の影響を有する絶縁材料が得られる。 クリープ年齢距離の増加のために、絶縁体には二重小屋が装備されており、その形状は後何年もの研究が決定されている。 収入計量と保護目的で最大 3 本の巻線が含まれています。 接地故障検出が要求される場合に追加の100/3V巻線を提供することができます。 コアは高品質のシリウスチールの積層から構成されています。 追加の比率が要求された場合、これは二次コイルの中間端子または追加のコイルによって達成することができる。 また、低抵抗シールドを備えた「鉄道式」電圧変圧器も製造しています。 機器の最高電圧（kV）24 36 定格 ナスレーション・レベル（kVJ 24/50/125 36/70/170 3000/V 3から最大 30000/v '3 定格 2 次電圧（V）100V3または110/V3 要求に応じて二次タップ 精度クラス 02:05:3 巻線測定の定格負荷（VA）15まで 200 オープンデルタ巻線の定格電圧（V）100/3または110/3 精度クラス3P：6P オープンデルタ巻線（VA）15 〜 200 二次巻線の連続熱電流（A）7 三次 wtndrig（A）8 定格電圧係数と許容期間の連続熱電流 1.9xUn/8時間 定格周波数（ヘルツ）16 2/3：50：60 絶縁のクラス E
