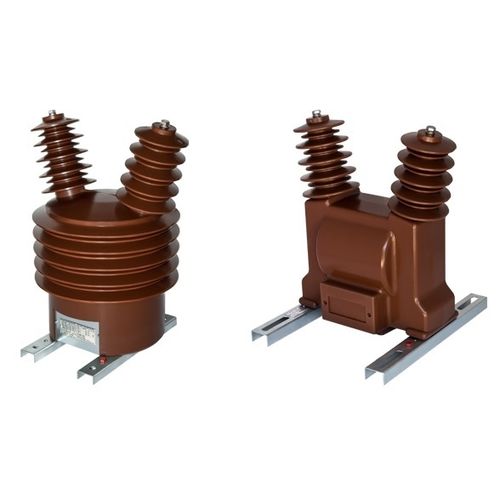

計器用変成器 VFZ series

注型樹脂保護用屋外用

これらは屋外設置用の電圧変圧器タイプです。 樹脂は、サイクロアリファチックで屋外でも使用できます。 それは真空含浸され、長い熱制御サイクル下で硬化されるので、高い電気的 および機械的性質、紫外線に対する耐性および追跡、侵食および老化の影響を有する絶縁材料が 得られる。 クリープ年齢距離の増加のために、絶縁体には二重小屋が装備 されており、その形状は後何年もの研究が決定されている。 収入 計量と保護目的で最大 3 本の巻線が含まれています。 接地故障検出が 要求される場合に追加の100/3V巻線を提供することができます。 コアは高品質のシリウスチールの積層から構成されています。 追加の比率が 要求された場合、これは二次コイルの中間端子または追加のコイルによって達成することができる。 また、 低抵抗シールドを備えた「鉄道式」電圧変圧器も製造しています。 機器の最高電圧（kV）12 24 24 定格絶縁レベル（kV）12/28/75 24/50/125 定格一次電圧（V）3000から最大 20000 定格二次電圧（VI 100または110 要求に応じて二次タップ 精度クラス 02:05:1:3 巻線測定の定格負荷（VA）25 最大 180 10 まで 100 二次巻線の連続熱電流 (A) 5 定格電圧係数と許容期間 1.2 X 国連 定格周波数 (ヘルツ) 162/3:50:60 絶縁 E 重量のクラス (キログラム) 40 45 30 沿面距離 (ミリメートル) 872 1084 774 kVラインツーライン電圧あたりクリープ (センチメートル/キログラム) 726 4,52 3,1 カンチレバー強度（N）> 5000 設置の最大高度（m）1000 周囲温度（Q-25 + 55
