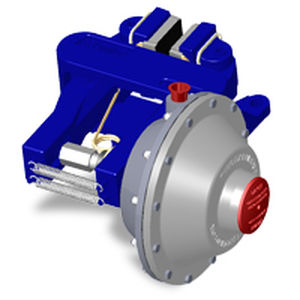

ディスク式ブレーキ MR

スプリング空気解除

ツイフレックスMRシリーズのディスクブレーキキャリパーは、12.7mmまたは25.4mm厚のディスクとの使用に適しています。最小ディスク径は250mmです。MR2の最小ディスク径は460mmです。 通常、1枚のディスクに1個または2個のキャリパーが使用されますが、ディスクの大きさによって個数を増やすことができます。ブレーキはディスクの外周にどのような角度で取り付けてもよいが、理想的には水平に取り付ける（つまり、3時または9時の位置）のが望ましい。キャリパーの取り付け角度が水平から10°以上である場合、または垂直軸の用途では、イコライジングリンクを取り付ける必要があります。ツイフレックスでは様々なブレーキディスクをご用意しています（ディスク＆ハブアッセンブリーを参照）。 空気圧で使用する場合は、乾燥した、ろ過された、無潤滑の圧縮空気を使用してください。空気圧ブレーキには、手動、空気圧または電気信号で操作する制御バルブが必要です。 グラフに示された定格は、公称摩擦係数μ=0.4のブレーキパッドを完全にベッドインして調整したものです。ツイフレックス ディスクブレーキは、ツイフレックスのアスベストフリー ブレーキパッドと一緒に使用してください。 有効ディスク半径＝実半径（m）-0.03m。
